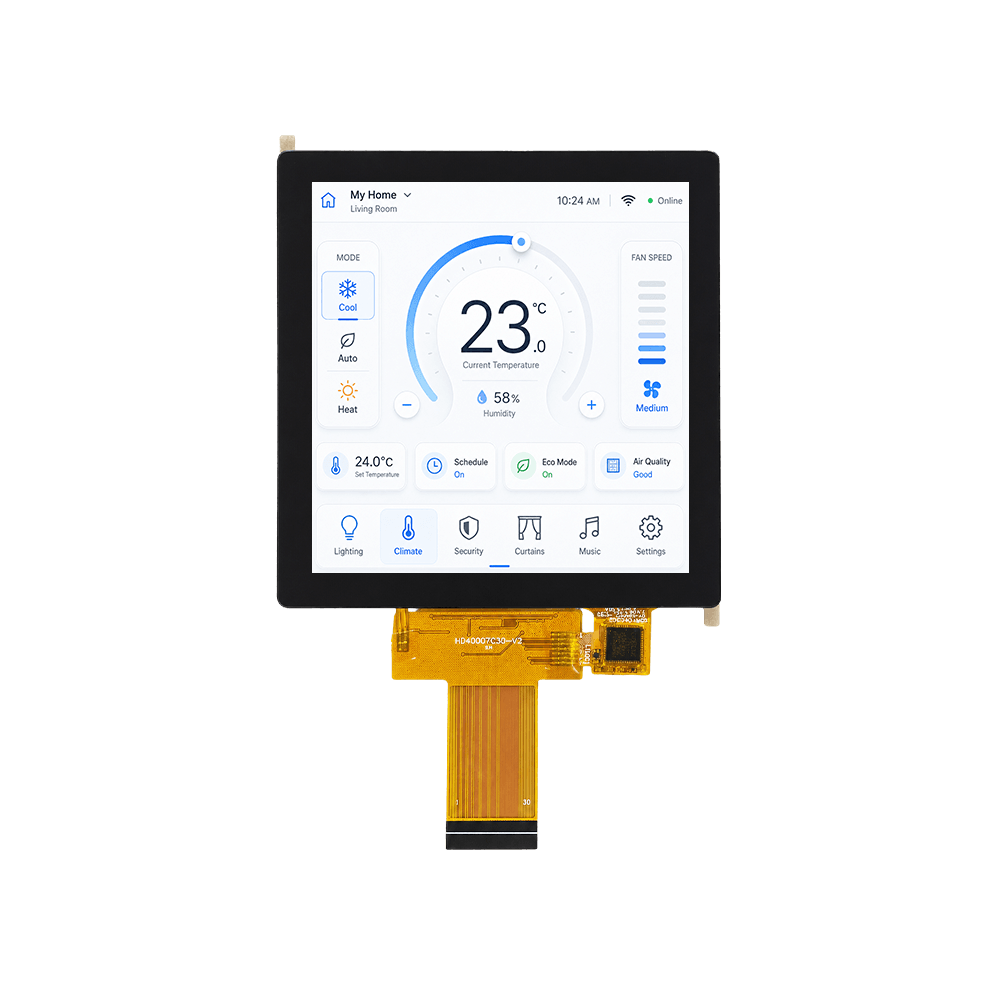

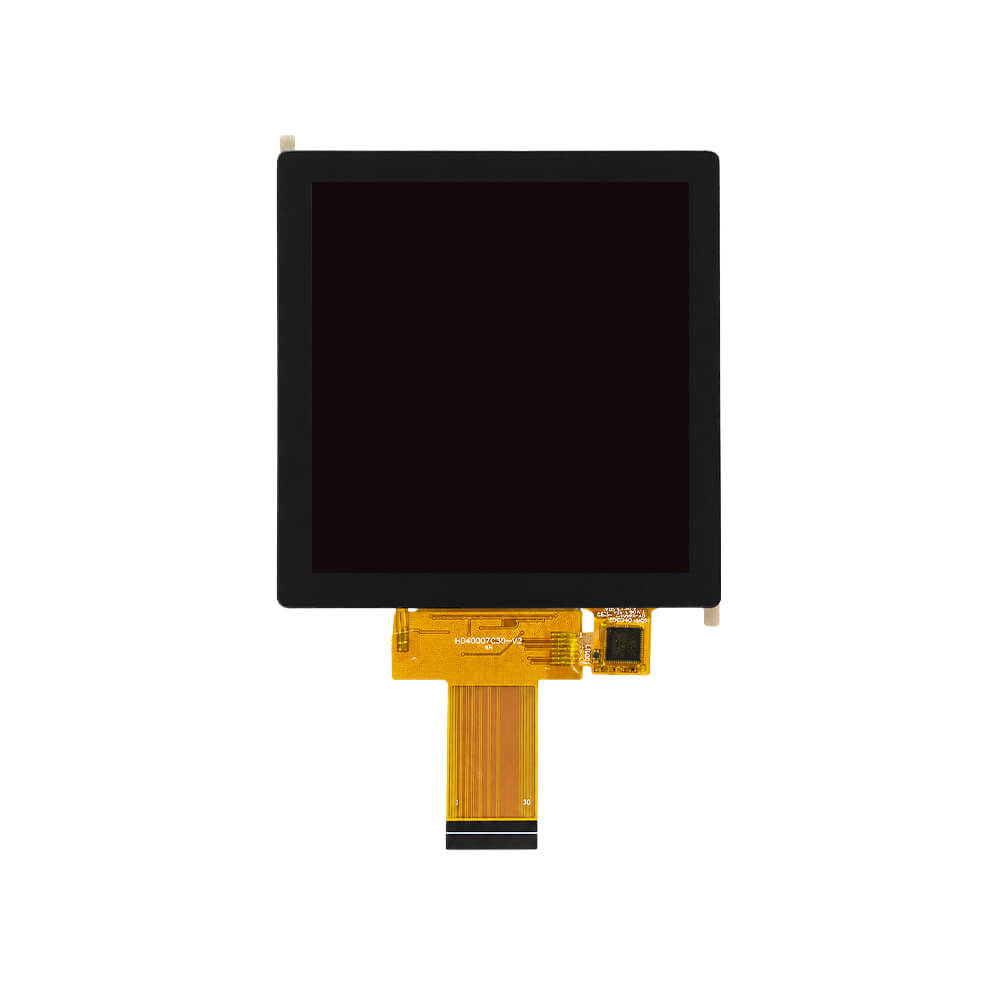

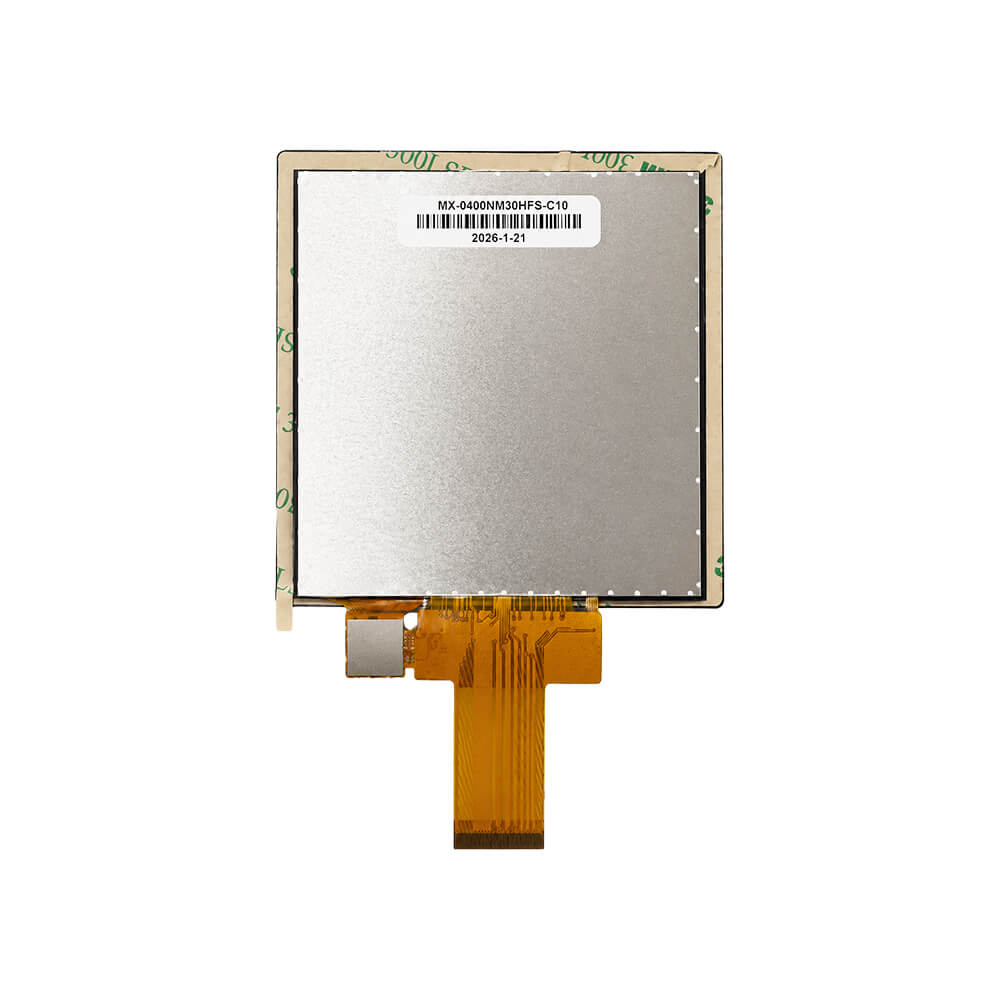

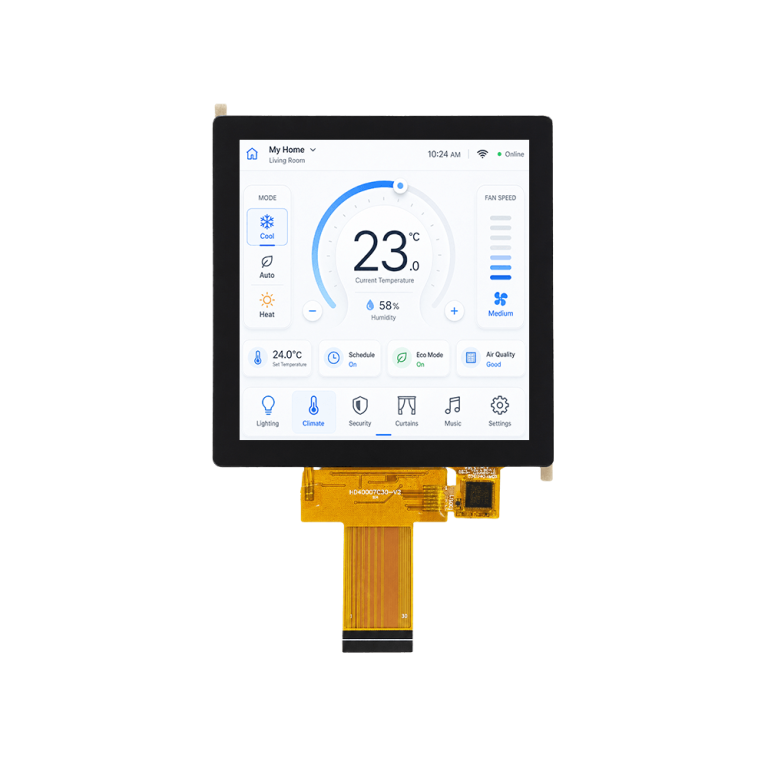

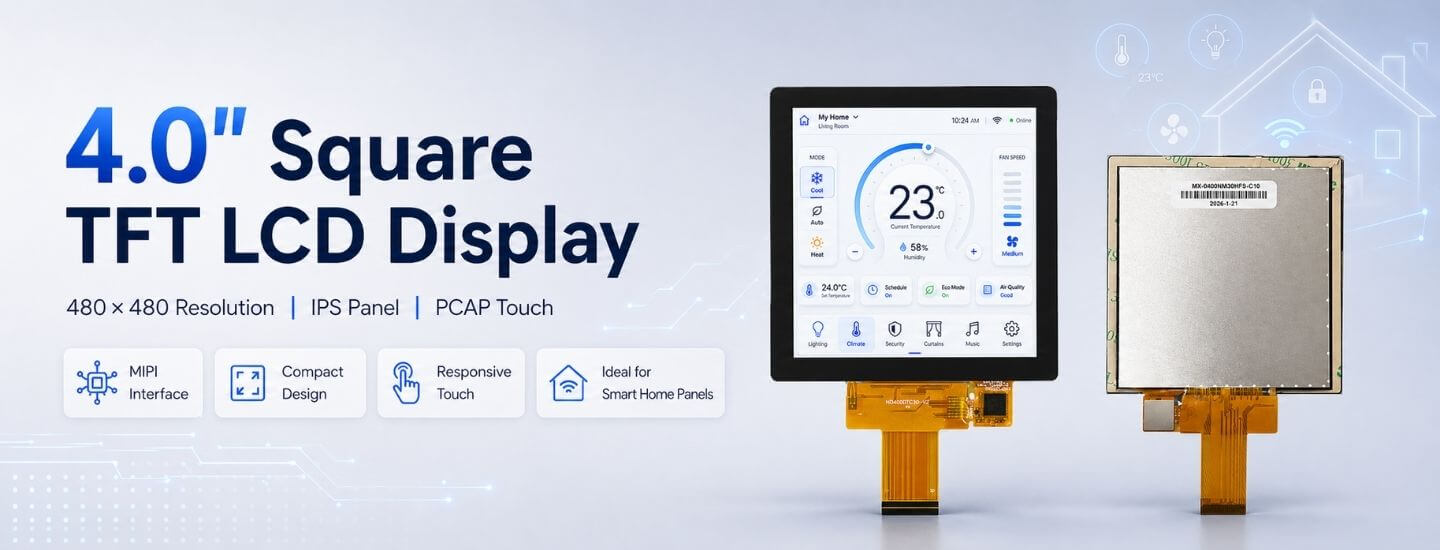

LCM Pin Definition (30-pin MIPI)
| Pin No. | Symbol | Function |
| l | LEDK | LED Negative |
| 2 | LEDK | LED Negative |
| 3 | LEDA | LED Positive |
| 4 | GND | GROUND |
| 5 | RST | Chip Reset pin |
| 6 | GND | GROUND |
| 7 | LCD 3.3V | POWER SUPPLY FOR LCD 3.3V |
| 8 | GND | GROUND |
| 9 | LCD 1.8V | POWER SUPPLY FOR LCD1.8V/2.8V |
| 10 | GND | GROUND |
| 11 | DOP | MIPI DSI differential data pair. |
| 12 | DON | MIPI DSI differential data pair. |
| 13 | GND | GROUND |
| 14 | D1P | MIPI DSI differential data pair. |
| 15 | D1N | MIPI DSI differential data pair. |
| 16 | GND | GROUND |
| 17 | CLKP | MIPI DSI differential clock pair |
| 18 | CLKN | MIPI DSI differential clock pair |
| 19~20 | GND | GROUND |
| 21 | GND | GROUND |
| 22 | GND | GROUND |
| 23 | GND | GROUND |
| 24 | GND | GROUND |
| 25 | TP-INT | TP |
| 26 | TP-SDA | TP |
| 27 | TP-SCL | TP |
| 28 | TP-RST | TP |
| 29 | TP-VCI | TP |
| 30 | GND | TP |
TP PIN Definition (6-pin I²C)
| Pin No. | Assignment |
| 1 | TP-INT |
| 2 | TP-SDA |
| 3 | TP-SCL |
| 4 | TP-RST |
| 5 | TP-VCI |
| 6 | GND |
Absolute Maximum Ratings
| Item | Symbol | Min | Max | Unit |
| Supply voltage for logic | VDD | -0.3 | 4.6 | V |
| Input voltage | VIN | -0.3 | VDD+0.3 | V |
| Operating temperature | TOP | -20 | 70 | ℃ |
| Storage temperature | TST | -30 | 80 | ℃ |
| Humidity | RH | - | 95% (Max60℃) | RH |
Electrical Characteristics
| Item | Symbol | Min | Typ | Max | Unit |
| Supply voltage for logic | VDD | 2.7 | 2.8 | 2.9 | V |
| Input Current | ldd | 一 | TBD | TBD | mA |
| Input voltage 'H' level | VIH | 0.7VDD | 一 | VDD | V |
| Input voltage 'L' level | VIL | VSS | 一 | 0.3VDD | V |
| Output voltage 'H' level | VOH | 0.8VDD | 一 | VDD | V |
| Output voltage 'L' level | VOL | VSS | 一 | 0.2VDD | V |
