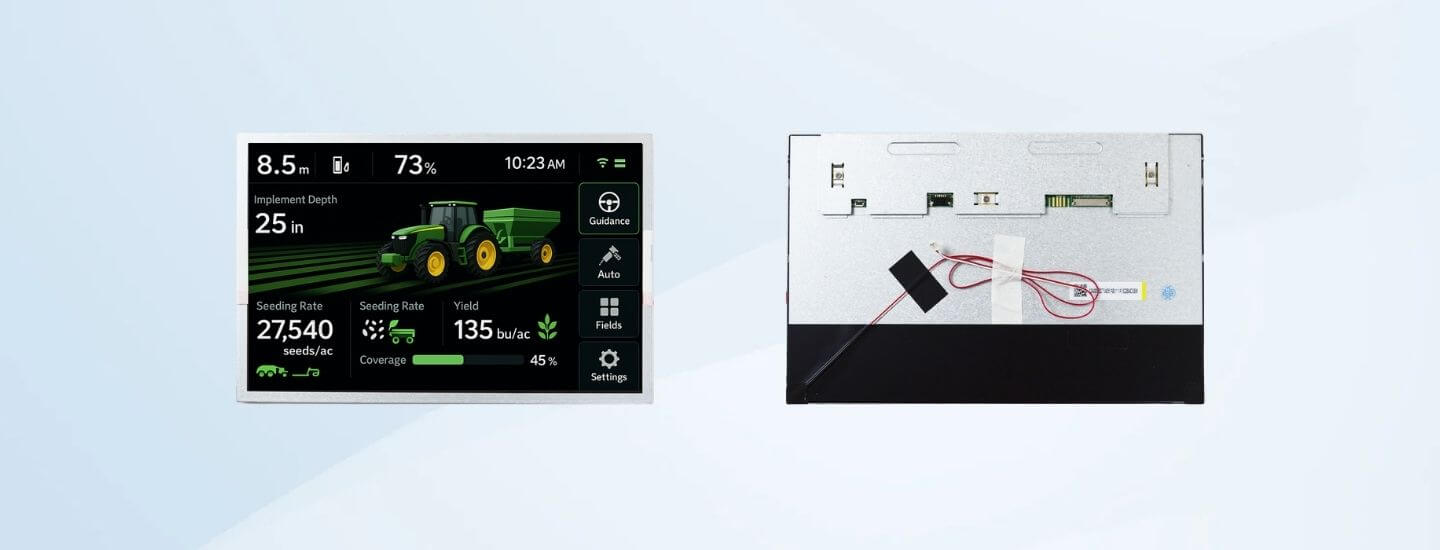

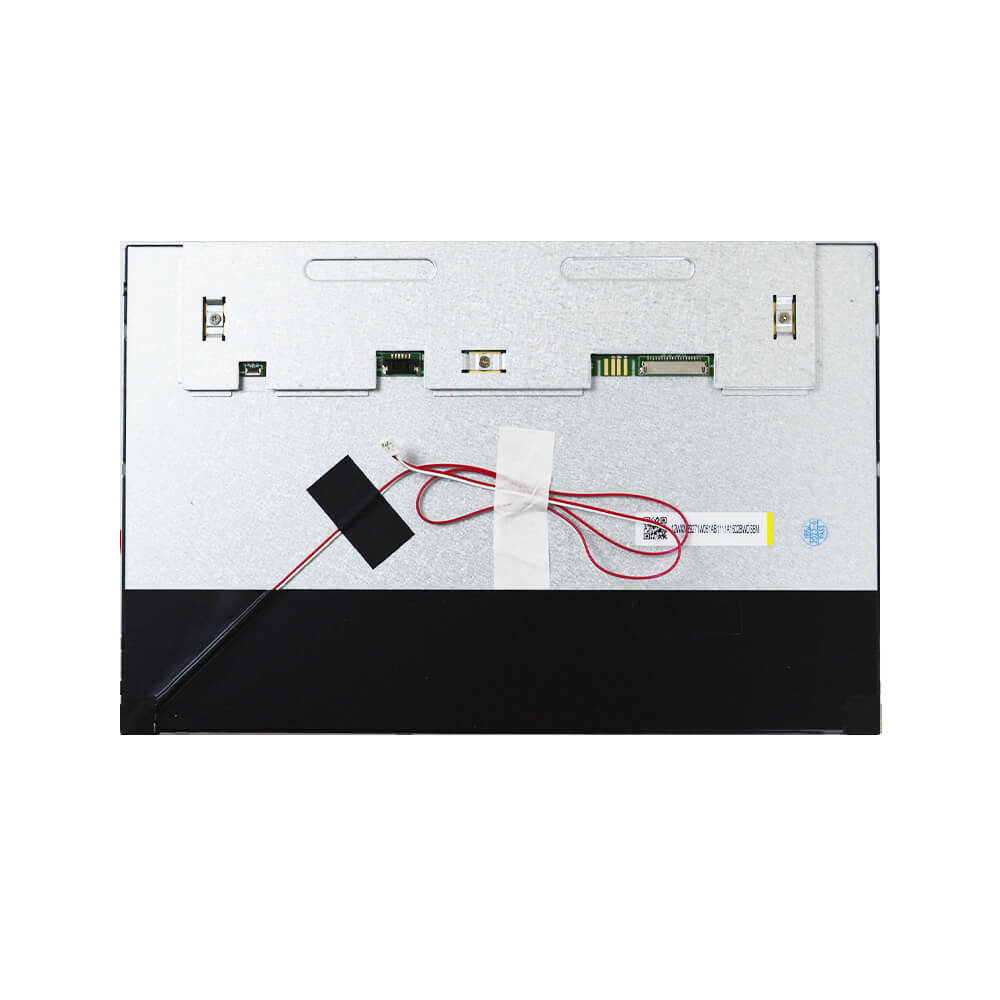

LCM PIN Definition (20-pin LVDS)
| Pin NO. | Pin name | Description |
| 1 | VCC | Power supply |
| 2 | VCC | |
| 3 | N.C. | Not connect |
| 4 | GND | Ground |
| 5 | D0- | Pixel data |
| 6 | D0+ | |
| 7 | GND | Ground |
| 8 | D1- | Pixel data |
| 9 | D1+ | |
| 10 | GND | Ground |
| 11 | D2- | Pixel data |
| 12 | D2+ | |
| 13 | GND | Ground |
| 14 | CLK- | Pixel data |
| 15 | CLK+ | |
| 16 | GND | Ground |
| 17 | SDA | Not connect |
| 18 | SCL | Not connect |
| 19 | D3- | Pixel data |
| 20 | D3+ |
Absolute Maximum Ratings
| Parameter | Symbol | Min. | Max. | Unit |
| LC operating Voltage | Vop | - | 5.0 | V |
| Operating Temperature (Humidity) | Top | -20 | +70 | ℃ |
| Storage Temperature (Humidity) | Tst | -30 | +80 | ℃ |
Electrical Characteristics
| Parameter | Symbol | Value | Range | Unit |
| TFT Gate ON Voltage | VGH | 23 | - | V |
| TFT Gate OFF Voltage | VGL | -8 | - | V |
| TFT Common Electrode Voltage | Vcom | 3.5 | 2~5 | V |
| TFT Kick-Back Voltage Max | △Vp Max | 一 | 一 | V |
| TFT Kick-Back Voltage Min | △Vp Min | 一 | 一 | V |
| LCD Panel Signal Processing Board | VDD | 3.3 | 3.0~3.6 | V |
| LCD Panel Signal Current | 一 | 0.6 | 0.5~0.8 | A |
| Backlight Input Voltage | — | 12 | 11~13 | V |
| Backlight Input Current | — | 0.4 | 0.3~0.5 | A |
| LCD Panel Display Power | 一 | 6.5 | 6~7 | W |
| Backlight Power | 一 | 4.5 | 4~5 | W |
