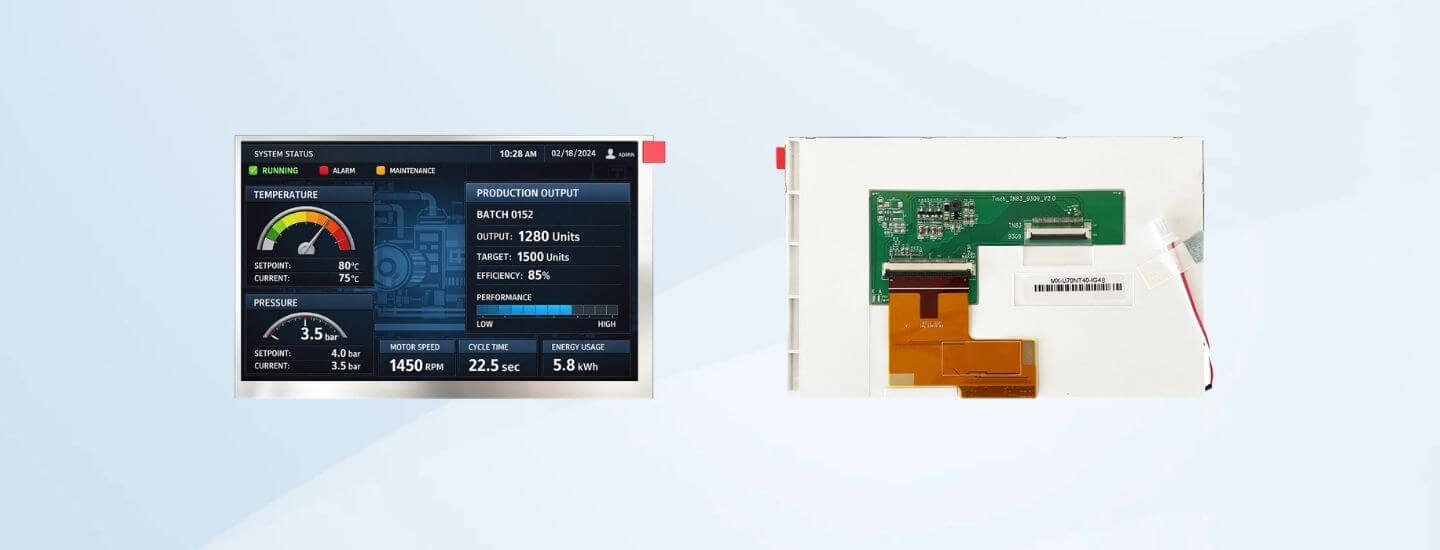

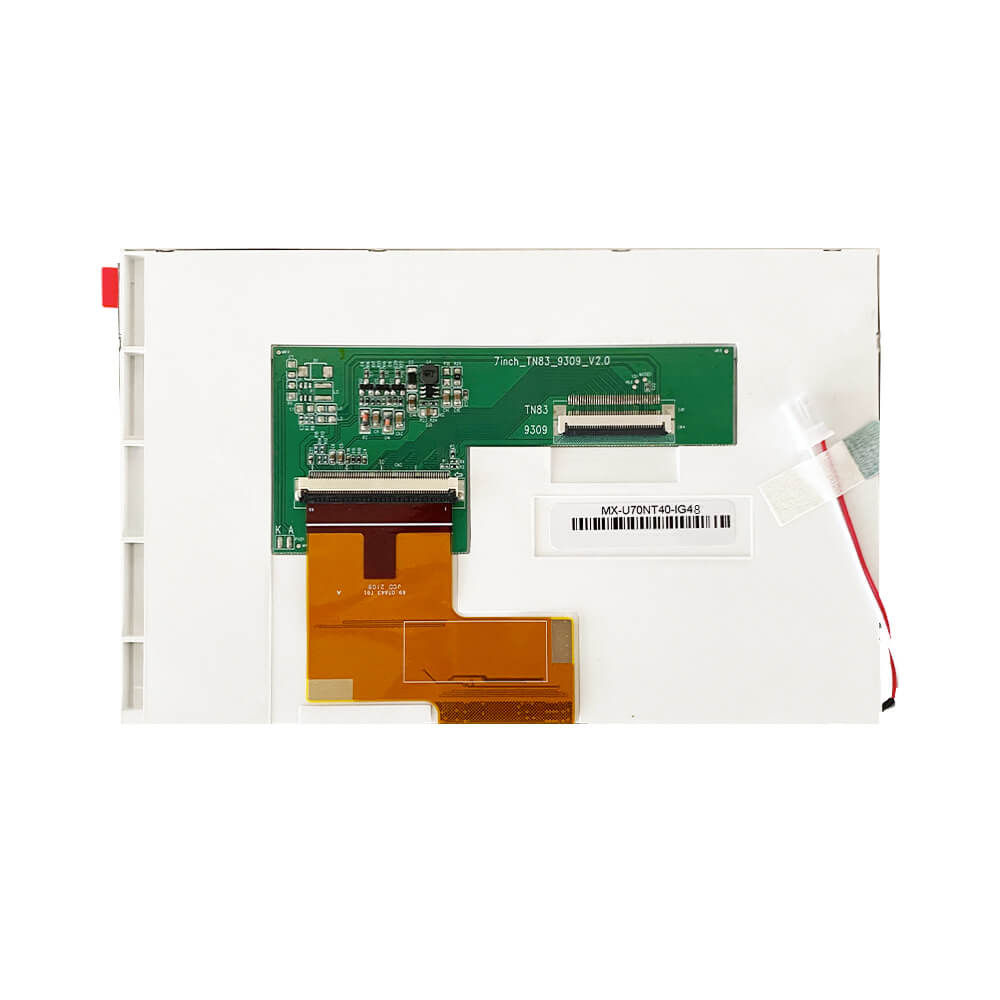

LCM PIN Definition (40-pin RGB)
| Pin No. | Symbol | Description |
| 1 | GND | Power Ground |
| 2 | GND | Power Ground |
| 3 | NC | Not Connect |
| 4 | Vcc | Power Supply for Digital Circuit |
| 5 | Vcc | Power Supply for Digital Circuit |
| 6 | Vcc | Power Supply for Digital Circuit |
| 7 | Vcc | Power Supply for Digital Circuit |
| 8 | NC | Not Connect |
| 9 | DE | Data Enable |
| 10 | GND | Power Ground |
| 11 | GND | Power Ground |
| 12 | GND | Power Ground |
| 13 | B5 | Blue Data 5(MSB) |
| 14 | B4 | Blue Data 4 |
| 15 | B3 | Blue Data 3 |
| 16 | GND | Power Ground |
| 17 | B2 | Blue Data 2 |
| 18 | B1 | Blue Data 1 |
| 19 | B0 | Blue Data 0 (LSB) |
| 20 | GND | Power Ground |
| 21 | G5 | Green Data 5(MSB) |
| 22 | G4 | Green Data 4 |
| 23 | G3 | Green Data 3 |
| 24 | GND | Power Ground |
| 25 | G2 | Green Data 2 |
| 26 | G1 | Green Data 1 |
| 27 | G0 | Green Data 0(LSB) |
| 28 | GND | Power Ground |
| 29 | R5 | Red Data 5(MSB) |
| 30 | R4 | Red Data 4 |
| 31 | R3 | Red Data 3 |
| 32 | GND | Power Ground |
| 33 | R2 | Red Data 2 |
| 34 | R1 | Red Data 1 |
| 35 | RO | Red Data 0(LSB) |
| 36 | GND | Power Ground |
| 37 | GND | Power Ground |
| 38 | DCLK | Clock Signals; Latch Data at the Falling Edge |
| 39 | GND | Power Ground |
| 40 | GND | Power Ground |
Absolute Maximum Ratings
| Item | Symbol | Values | Unit | |
| Min. | Max. | |||
| Power voltage | Vcc | -0.3 | 6.0 | V |
| Input signal voltage | Vi | -0.3 | 6.3 | V |
| Operation Temperature | Top | -20 | 70 | ℃ |
| Storage Temperature | Tst | -30 | 80 | ℃ |
LED Backlight Characteristics
| Item | Symbol | Values | Unit | ||
| Min. | Typ. | Max. | |||
| Power voltage | Vcc | 3.1 | 3.3 | 3.5 | V |
| Current consumption | Icc | - | 200 | 260 | mA |
| IF | - | 160 | - | mA | |
| Input logic high voltage | VIH | 0.7Vcc | - | V | V |
| Input logic low voltage | VIL | 0 | - | 0.3V | V |
| LED life time | 30,000 | 50,000 | - | Hr | |
