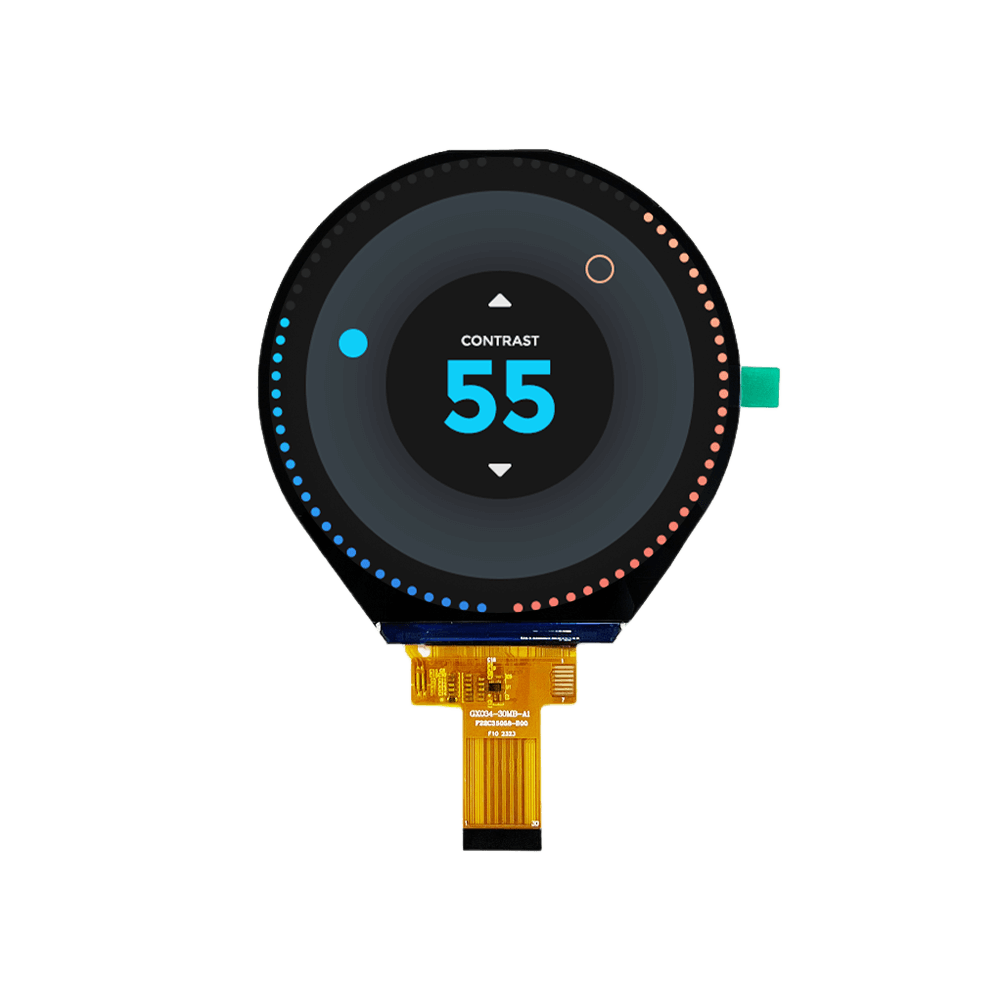

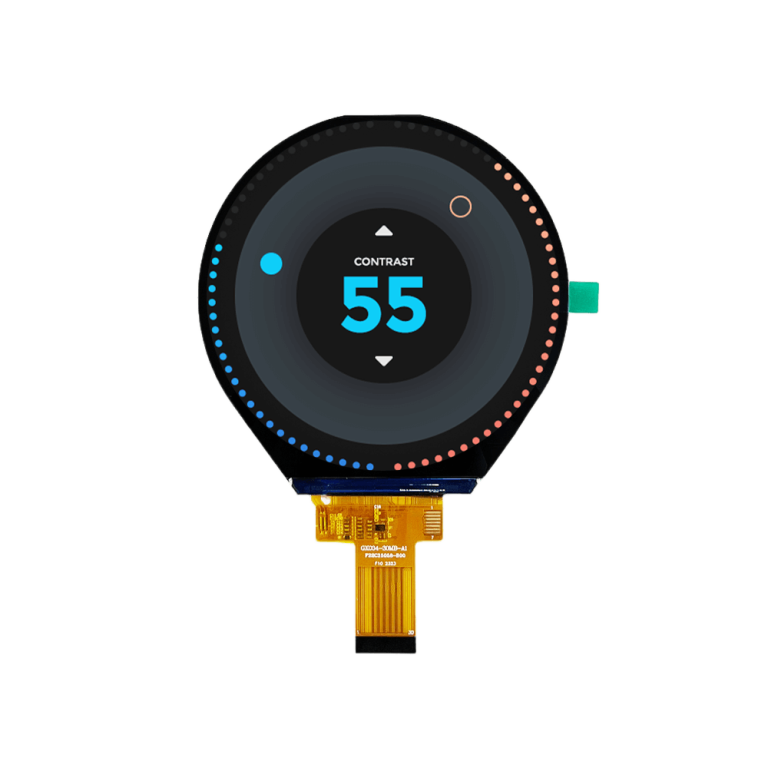

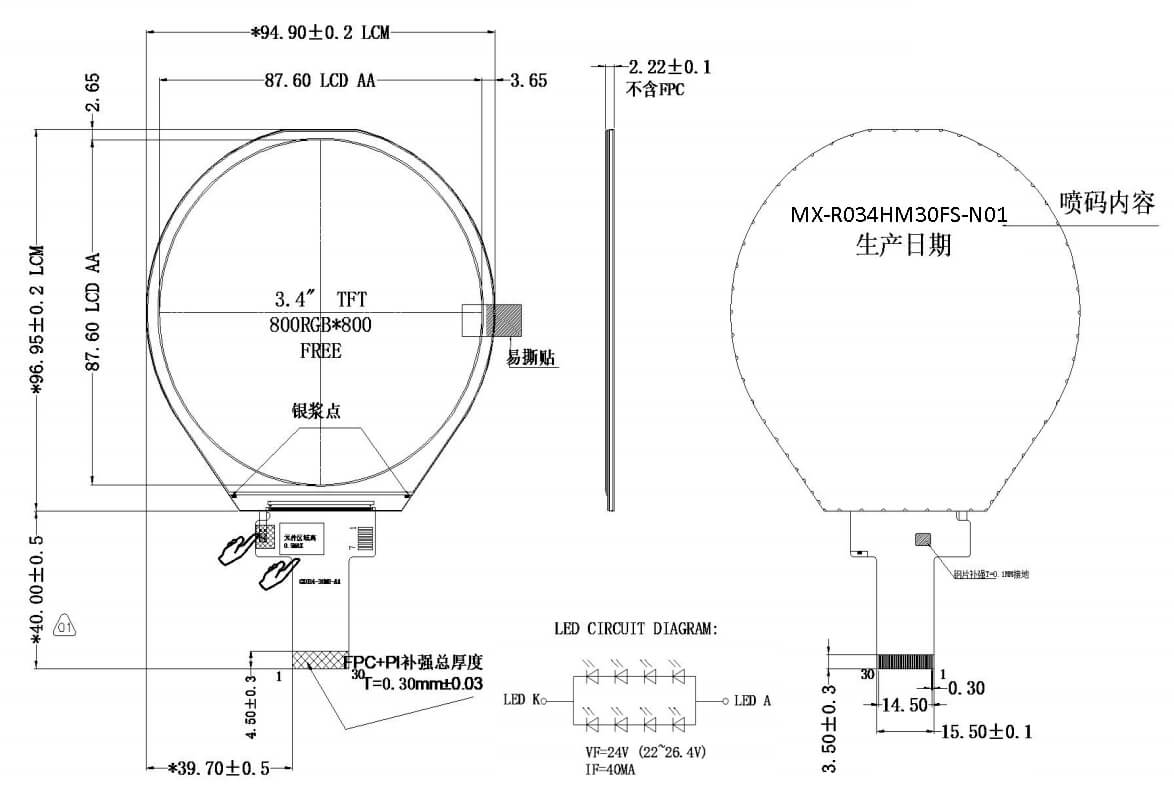

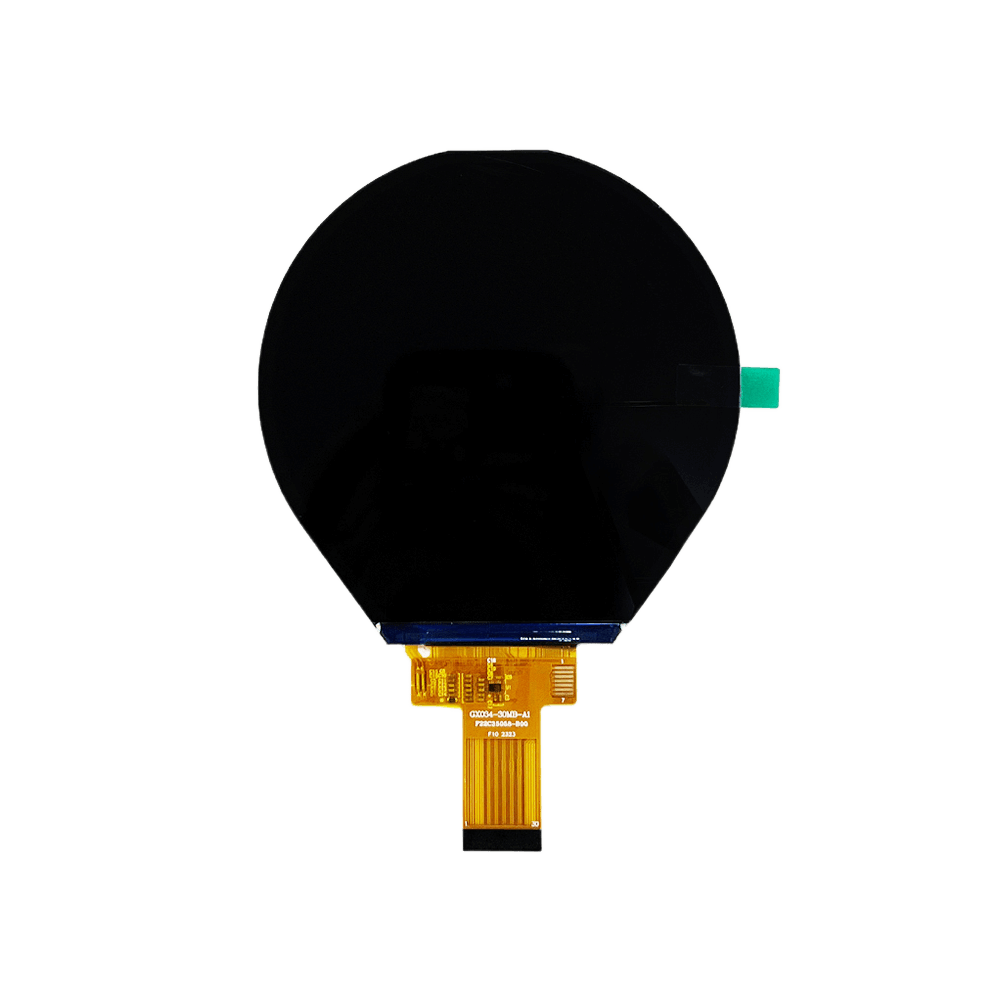

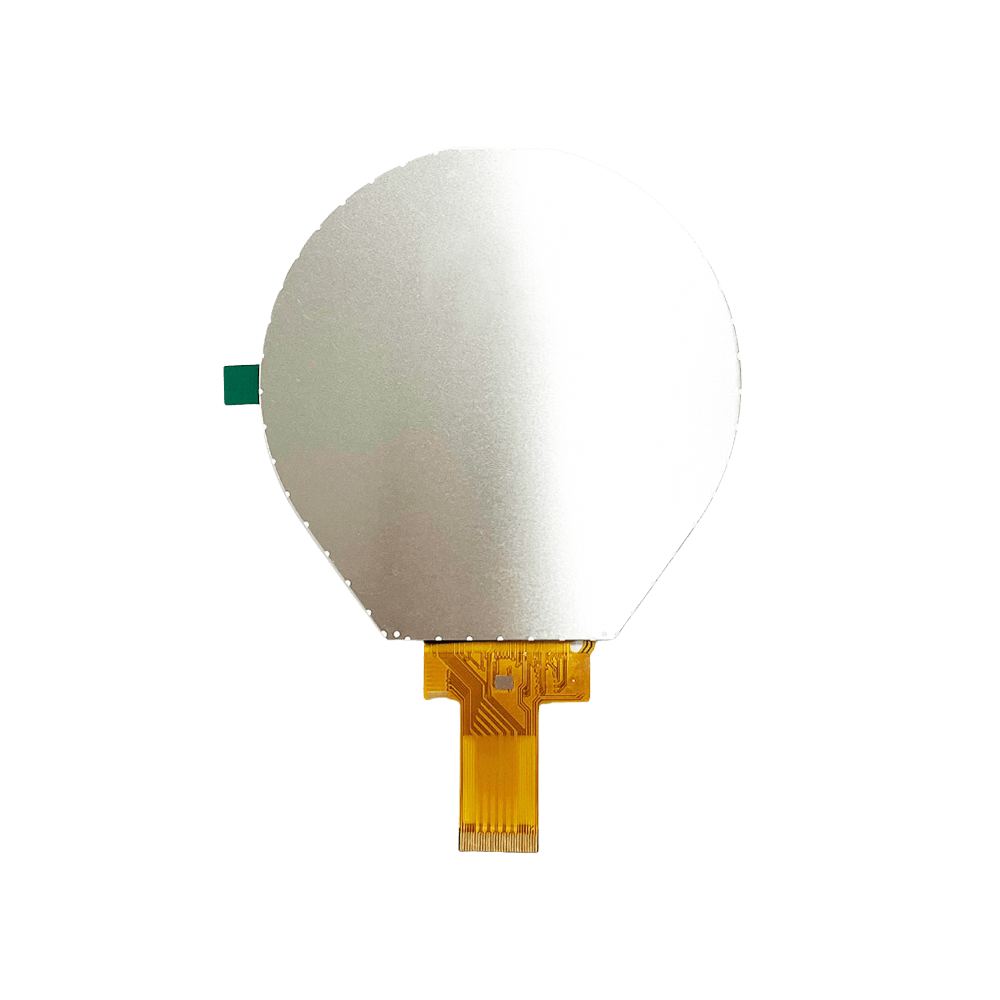

PIN NO. | Symbol | Description |
1 | LEDA | LED backlight anode. |
2 | LEDK | LED backlight cathode. |
3 | LEDK | LEDbacklightcathode. |
4 | VCI | Power supply for the analog power. |
5 | IOVCC | Power supply for the logic power and I/O circuit. |
6 | RESET | Reset signal (low active) |
7 | TE | Tearing effect output |
8 | PWM | The PWM frequency output for LCD driver control. |
9 | GND | Power ground |
10 | MIPI_DP0 | MIPI-DSI data lane 0 posivtve input pin. |
11 | MIPI_DN0 | MIPI-DSI data lane 0 negtive input pin. |
12 | GND | Power ground |
13 | MIPI_DP1 | MIPI-DSI data lane 1 posivtve input pin. |
14 | MIPI_DN1 | MIPI-DSI data lane 1 negtive input pin. |
15 | GND | Power ground |
16 | MIPI_CLKP | MIPI-DSI data lane posivtve input pin. |
17 | MIPI_CLKN | MIPI-DSI data lane negtive input pin. |
18 | GND | Power ground |
19 | MIPI_DP2 | MIPI-DSI data lane 2 posivtve input pin. |
20 | MIPI_DN2 | MIPI-DSI data lane 2 negtive input pin. |
21 | GND | Power ground |
22 | MIPI_DP3 | MIPI-DSI data lane 3 posivtve input pin. |
23 | MIPI_DN3 | MIPI-DSI data lane 3 negtive input pin. |
24 | GND | Power ground |
25 | TP_INT | INT pin for CTP |
26 | TP_SDA | SDA pin for CTP |
27 | TP_SCL | SCL pin for CTP |
28 | TP_RESET | Reset pin for CTP |
29 | TP_VCI | VCI pin for CTP |
30 | TP_IOVCC | IOVCC pin for CTP |
Parameter | Symbol | Min. | Max. | Unit |
Operating temperature | Topr | -20 | 70 | ℃ |
Storage temperature | Tstg | -30 | 80 | ℃ |
Parameter | Symbol | Min | Typ | Max | Unit |
Supply voltage for analog circuit | VCI | 2.5 | 3.3 | 3.6 | V |
Supply voltage for logic circuit | IOVCC | 1.65 | 1.8 | 3.3 | V |
Inputvoltage 'H' level | VIH | 0.7*IOVCC | — | IOVCC | V |
Input voltage 'L' level | VIL | GND | — | 0.3*IOVCC | V |
Output voltage 'H' level | VOH | 0.8*IOVCC | — | IOVCC | V |
Output voltage 'L' level | VOL | GND | — | 0.2*IOVCC | V |
LED forward voltage | Vf | — | 24 | — | V |
LED forward current | If | — | 40 | — | mA |
LCM Luminance | Lv | — | 300 | — | cd/㎡ |
Number of LED | — | 4X2 | Piece | ||
Connection mode | S/P | 4Serial/2Parallel | — |
