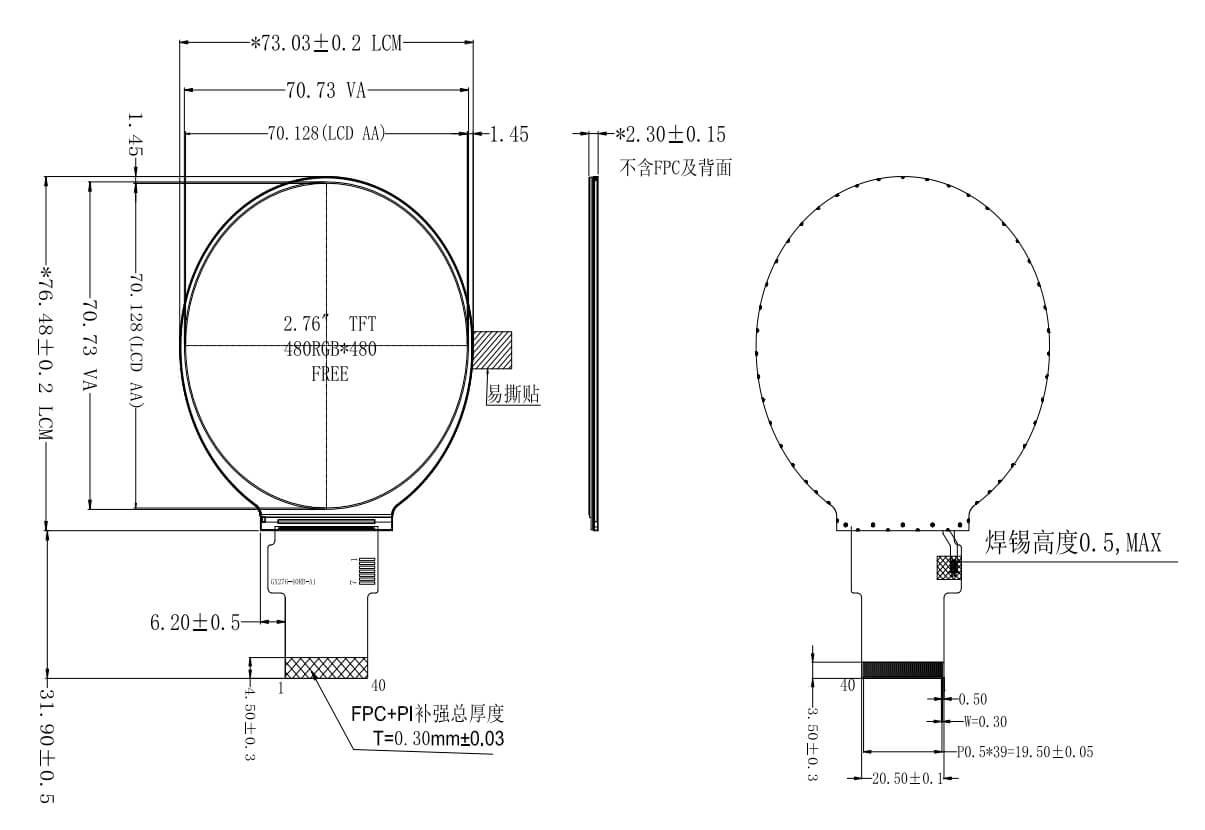

| PIN NO. | Symbol | Description |
| 1 | LEDA | LED backlight anode |
| 2 | LEDK1 | LED backlight cathode |
| 3 | LEDK2 | LED backlight cathode |
| 4 | GND | Power ground |
| 5 | VCI | Analog power supply |
| 6 | RESET | Reset signal (low active) |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | SDA | Serial data input pin in serial bus system interface. |
| 10 | SCK | Pixel clock signal input pin. |
| 11 | CS | Chip select |
| 12 | PCLK | Pixel clock signal in RGB interface. |
| 13 | DE | Data enable signal in RGB I/F mode. |
| 14 | VSYNC | Vertical synchronizing signal input pin. |
| 15 | HSYNC | Horizontal synchronizing signal input pin. |
| 16-33 | DB0-DB17 | Data bus |
| 34 | GND | Power ground |
| 35 | TP_INT | INT pin for CTP |
| 36 | TP_SDA | SDA pin for CTP |
| 37 | TP_SCL | SCL pin for CTP |
| 38 | TP_RESET | Reset pin for CTP |
| 39 | TP_VCI | Power supply pin for CTP |
| 40 | GND | Power ground |
| Parameter | Symbol | Min. | Max. | Unit |
| Operating temperature | Topr | -20 | 70 | ℃ |
| Storage temperature | Tstg | -30 | 80 | ℃ |
| Parameter | Symbol | Min | Typ | Max | Unit |
| Supply voltage for analog circuit | VCI | 2.5 | 2.8 | 3.6 | V |
| Supply voltage for logic circuit | IOVCC | 1.65 | 1.8 | 3.3 | V |
| Luminance | LV | — | 300 | — | cd/㎡ |
| Contrastratio | Cr | 1000 | 1200 | — | — |
| Number of LED | — | 1X4 | Piece | ||
| LED forward voltage | Vf | — | 6.6 | — | V |
| LED forward current | If | — | 80 | — | mA |
| Connection mode | S/P | 1Serial/4Parallel | — | ||
