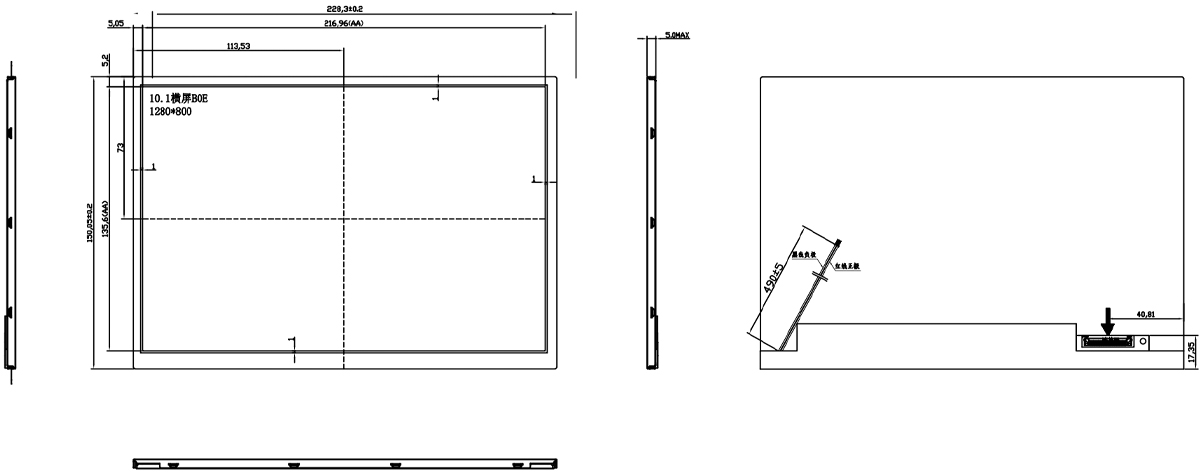

Product Structure

LCD PIN Function (LVDS 40 PIN)
Pin No. |
Symbol |
Description |
I/O |
1 |
NC |
Non Connection |
- |
2~4 |
VDDIN |
Power supply VDDIN=3.3V (Typ.) |
P |
5 |
NC |
Non Connection |
- |
6~7 |
GND |
GROUND |
P |
8 |
RIN0- |
LVDS Negative data signal (-) |
I |
9 |
RIN0+ |
LVDS Positive data signal (+) |
I |
10 |
GND |
GROUND |
P |
11 |
RIN1- |
LVDS Negative data signal (-) |
I |
12 |
RIN1+ |
LVDS Positive data signal (+) |
I |
13 |
GND |
GROUND |
P |
14 |
RIN2- |
LVDS Negative data signal (-) |
I |
15 |
RIN2+ |
LVDS Positive data signal (+) |
I |
16 |
GND |
GROUND |
P |
17 |
LVDS_CLK- |
LVDS Negative CLK signal (-) |
I |
18 |
LVDS_CLK+ |
LVDS Positive CLK signal (+) |
I |
19 |
GND |
GROUND |
P |
20 |
RIN3- |
LVDS Negative data signal (-) |
I |
21 |
RIN3+ |
LVDS Positive data signal (+) |
I |
22 |
GND |
GROUND |
P |
23~24 |
NC |
Non Connection |
- |
25 |
GND |
GROUND |
P |
26~27 |
NC |
Non Connection |
- |
28 |
GND |
GROUND |
P |
29~30 |
NC |
Non Connection |
- |
31~33 |
LED- |
GROUND |
P |
34~37 |
NC |
Non Connection |
- |
38~40 |
LED+ |
LED Anode |
P |
Parameter |
Symbol |
Min. |
Max. |
Unit |
|
Power Supply |
LCD Module |
VDD |
VSS-0.3 |
3.6 |
V |
Operating Temperature |
TOP |
-20 |
70 |
℃ |
|
TSUR |
-20 |
70 |
℃ |
||
Storage Temperature |
TST |
-30 |
80 |
℃ |
|
Operating Ambient Humidity |
HOP |
10 |
90 |
%RH |
|
Storage Humidity |
HST |
10 |
90 |
%RH |
|
LED Life Time |
- |
- |
50000 |
Hrs. |
Parameter |
Symbol |
Value |
Unit |
|||
Min. |
Typ. |
Max. |
||||
Power Supply Voltage |
VDD |
3 |
3.3 |
3.6 |
V |
|
VRP |
- |
- |
300 |
mV |
||
Power Supply Current |
IDD |
- |
212 |
364 |
mA |
|
Power Consumption |
PLCD |
- |
0.7 |
1.2 |
W |
|
Rush Current |
IRUSH |
- |
- |
3.0 |
A |
|
CMOS Interface |
Input Voltage |
VIH |
2.7 |
- |
3.3 |
V |
VIL |
0 |
- |
0.5 |
V |
||
Output Voltage |
VOH |
2.7 |
- |
3.3 |
V |
|
VOL |
0 |
- |
0.5 |
V |
