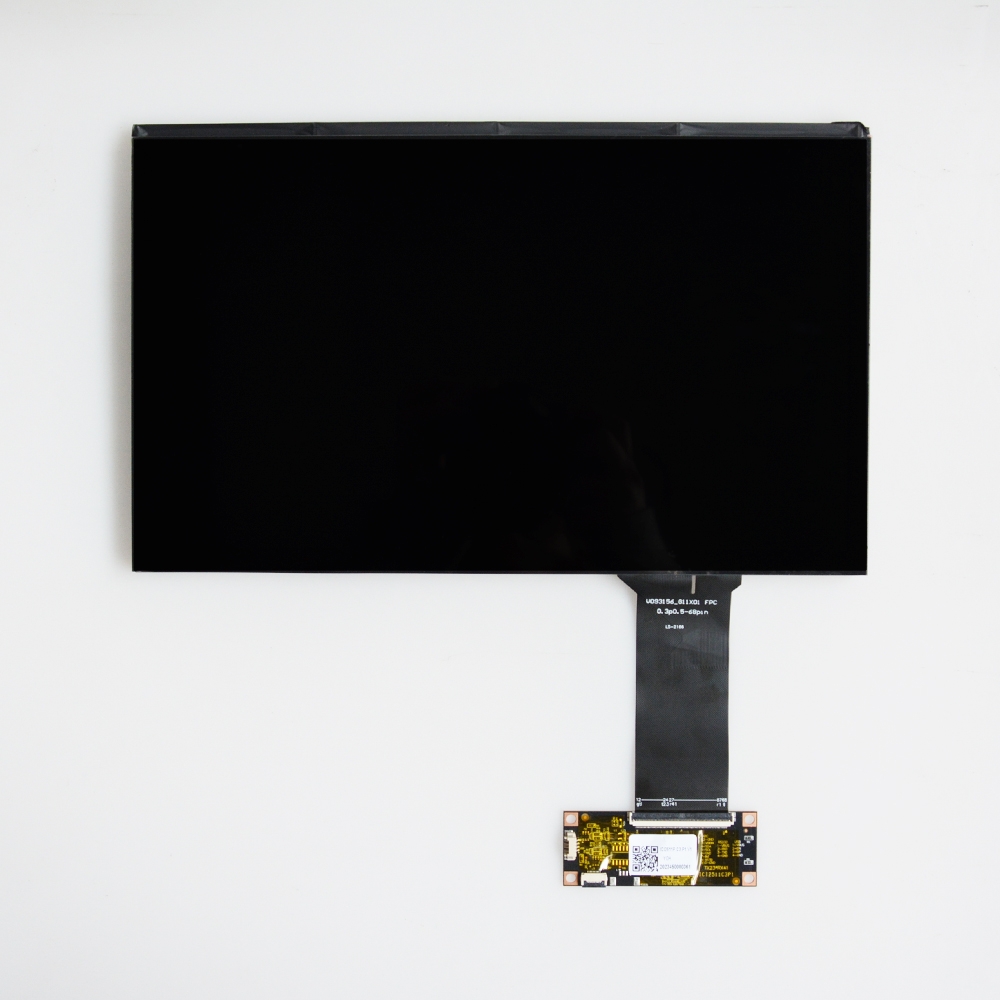

MX-116FE30BFM-N05-FL3A ist ein 11,6-Zoll-LCD-Touch-Display, das OCR-Bonding für eine robuste, einheitliche Struktur verwendet. Der 11,6-Zoll-LCD-Bildschirm verfügt über eine Auflösung von 1920 x 1080 Pixel, nutzt die IPS-Vollsichtwinkeltechnologie, lässt sich über eine EDP-Schnittstelle anschließen und verfügt über eine bemerkenswerte Helligkeit von 600 Nits. Ausgestattet mit einem kapazitiven Touchscreen mit G+G-Struktur und COB-Verbindung, unterstützt es Steuerkarten von ILITEK und EETI und ist sowohl für IIC- als auch für USB-Schnittstellen kompatibel. Aufgrund dieser Spezifikationen eignet sich der 11,6-Zoll-LCD-Touchscreen für verschiedene Anwendungen, die eine hohe Auflösung, große Betrachtungswinkel und Touchscreen-Funktionalität erfordern. Darüber hinaus erhöhen die flexible Schnittstelle und die Steuerkartenunterstützung den Komfort bei der Systemintegration.

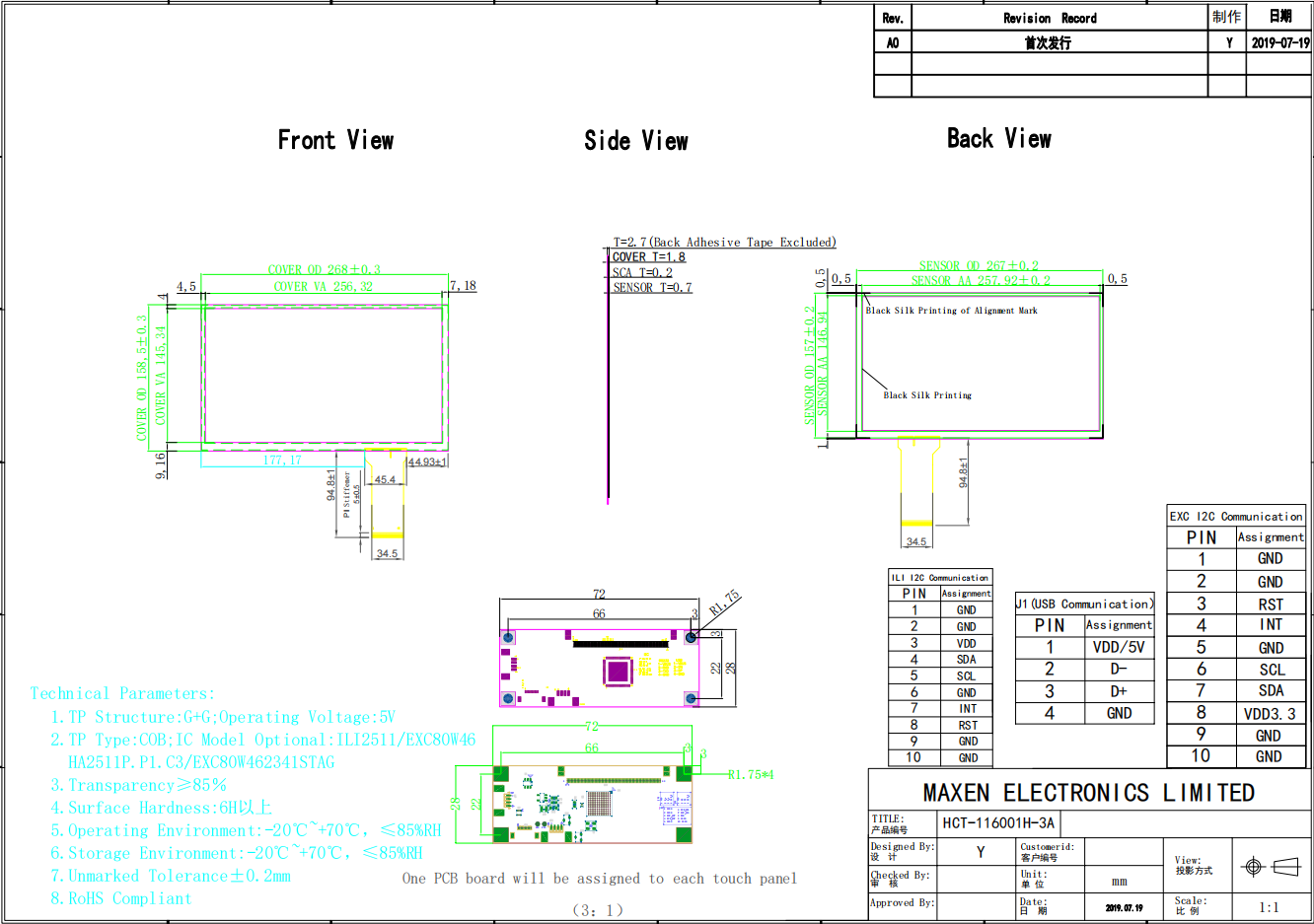

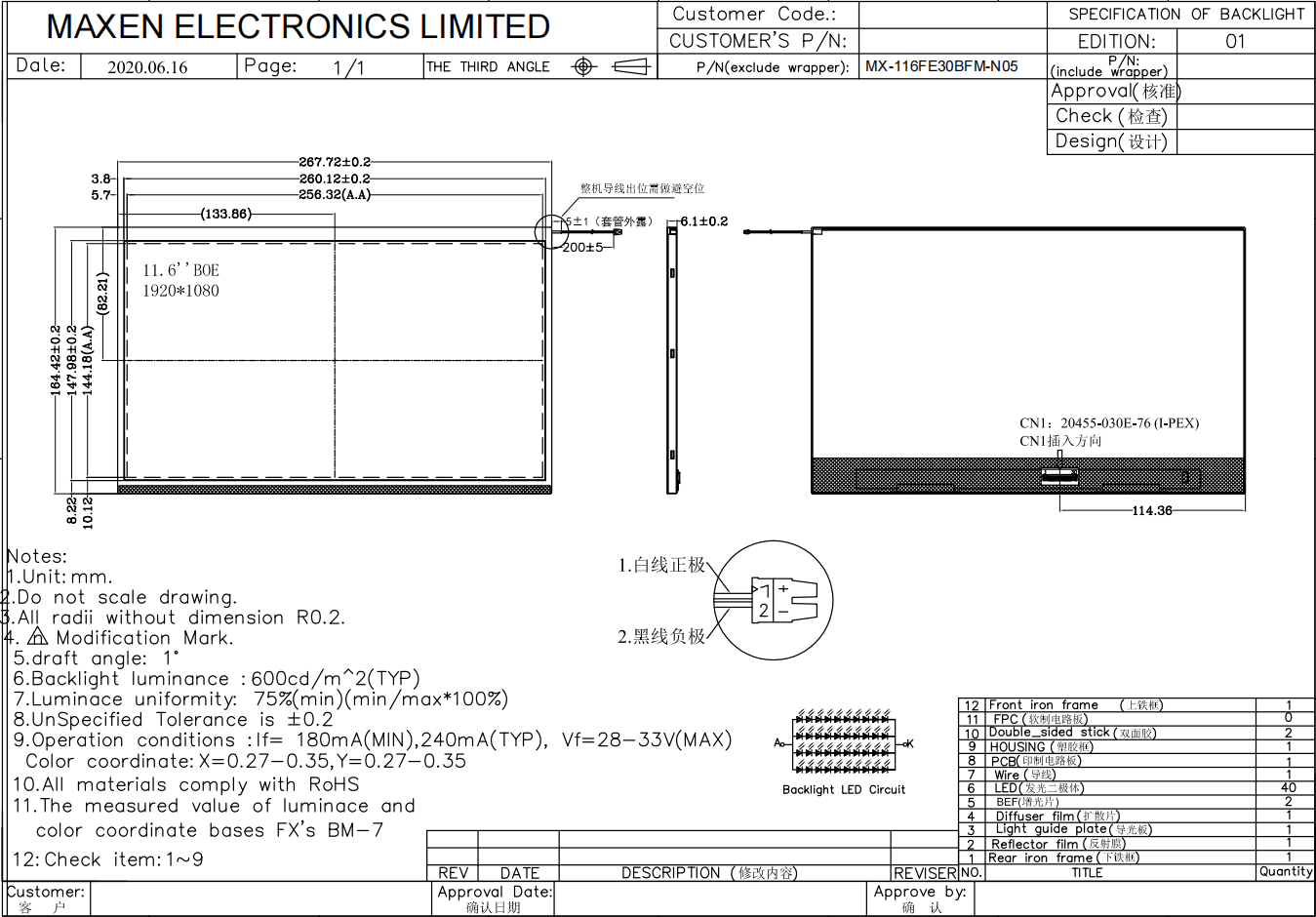

Product Structure
LCD PIN Function (30 PIN eDP)
| PIN NO. | Symbol | Description Remark |
| 1 | CABC-EN | CABC-EN |
| 2 | GND | Power Ground |
| 3 | LANE1-N | eDP RX channel 1 negative |
| 4 | LANE1-P | eDP RX channel 1 positive |
| 5 | GND | Power Ground |
| 6 | LANE0-N | eDP RX channel 0 negative |
| 7 | LANE0-P | eDP RX channel 0 positive |
| 8 | GND | Power Ground |
| 9 | AUX-CH-P | eDP AUX CH positive |
| 10 | AUX-CH-N | eDP AUX CH negative |
| 11 | GND | Power Ground |
| 12~13 | LCD-VCC | 3.3V |
| 14 | LCD-TEST | Panel self test enable |
| 15~16 | GND | Power Ground |
| 17 | HPD | Hot plug detect output |
| 18~21 | BL-GND | Power Ground |
| 22 | BL-ENABLE | BL-ENABLE |
| 23 | BL-PWM | Reset low active |
| 24 | MSCL | FOR DEBUG |
| 25 | MSDA | FOR DEBUG |
| 26~29 | BL-POWER | BL-POWER |
| 30 | NC | NC |
ABSOLUTE MAXIMUM RATINGS
| Parameter | Min. | Typ. | Max. | Unit | ||
| LCD Power Supply Voltage | VDD | -0.3 | 3.3 | 3.6 | V | |
| Operating Temperature | Top | -20 | - | 70 | ℃ | |
| Storage Temperature | Tst | -30 | - | 80 | ℃ | |
| Power supply voltage for LED Driver | VLED | 5 | 12 | 21 | V | |
| Maximum LED Current Setting | ICH_Max | 6 | - | 25 | mA | |
| Minimum LED Current Setting | ICH_Min | 0.1 | - | - | mA | |
| Output Voltage | VLED | - | - | 37 | V | |
| EN Control Level | Backlight on | - | 1.2 | - | 5 | V |
| Backlight off | - | 0 | - | 0.6 | V | |
| PWM Control Level | PWM High Level | - | 1.2 | - | 5 | V |
| PWM Low Level | - | 0 | - | 0.6 | V | |
| PWM Control Frequency | FPWM | 200 | - | 20,000 | Hz | |
| Duty Ratio | - | 1 | - | 100 | % | |
ELECTRICAL SPECIFICATIONS
| Parameter | Symbol | Values | Unit | Notes | ||
| Min | Typ | Max | ||||
| Power Supply Input Voltage | VDD | 3 | 3.3 | 3.6 | V | - |
| Power Supply Current | IDD | - | - | - | mA | |
| Positive-going Input ThresholdVoltage | VIT+ | - | - | 100 | mV | Vcom=4.6V typ. |
| Negative-going Input Threshold Voltage | VIT- | -100 | - | - | mV | |
| Differential input common mode voltage | Vcom | - | 4.6 | - | V | VIH=100mV, VIL=-100mV |
LED Light Bar characteristics
| Parameter | Symbol | Value | Unit | ||
| Min. | Typ. | Max. | |||
| Light Bar Input Voltage | VLED | 28 | 30 | 33 | V |
| Light Bar Input Cuncnt | ILED | - | 240 | - | mA |
| Luminance of White | Y | - | 600 | - | cd/m2 |
| LED Life Time | LBL | 30000 | - | - | Hrs |
