12,1 Zoll wasserdichtes LCD-Touch-Display mit OCR-Bonding

Modell Nr.: MX-121FL20BFH-C14
► Größe: 12,1 Zoll
► Auflösung: 1280*800 Pixel
► Anzeigemodus: IPS
► Helligkeit: 1000 Nits
► Schnittstelle: LVDS 20 PIN
► Projizierter kapazitiver Touchscreen
- Glas+Glasstruktur
- I2C/USB-Schnittstelle
- COB, EETI Touch Controller

Mache eine Anfrage

Datenblatt Download

产品描述

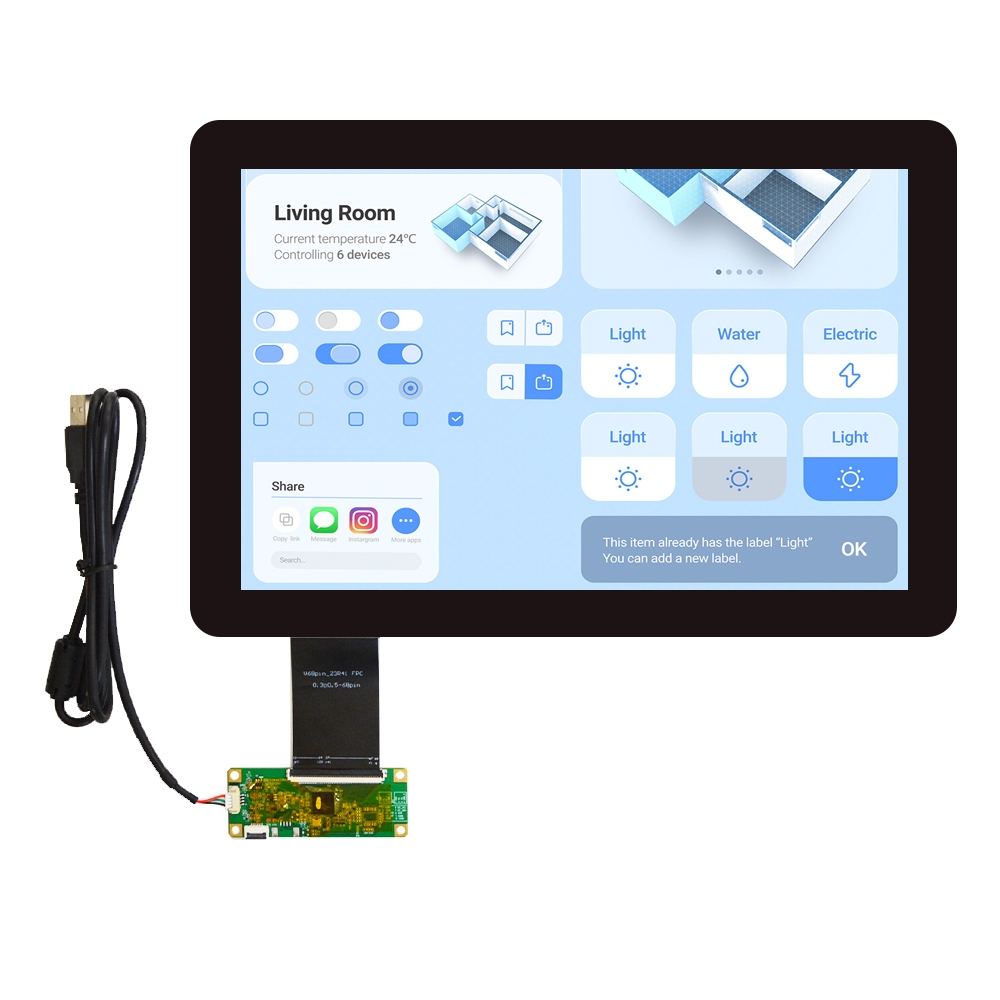

MX-121FL20BFH-C14 ist ein 12,1-Zoll-LCD-Touch-Display mit optischer OCR-Verbindung (Optical Clear Resin). Das 12,1-Zoll-LCD-Display verfügt über eine Auflösung von 1280 x 800 Pixel, eine LVDS-Schnittstelle, 1000 Nits hohe Helligkeit und einen IPS-Full-High-Definition-Betrachtungswinkel. Der zugehörige Touchscreen ist vom kapazitiven Typ und unterstützt 10 Multitouch-Punkte. Der PCAP-Touchscreen ist mit einer EETI-Steuerkarte ausgestattet, unterstützt eine USB-Schnittstelle und ist wasserdicht.

MX-121FL20BFH-C14 ist ein 12,1-Zoll-LCD-Touch-Display mit hoher Auflösung, hoher Helligkeit, großem Betrachtungswinkel und Unterstützung für Multi-Touch-Funktionalität. Es eignet sich für eine Vielzahl von Anwendungen, einschließlich Umgebungen, die eine hohe Helligkeit und Touch-Funktionen erfordern.

Product Structure
Drawing of 12.1 inch LCD display

LCD PIN Function (LVDS 20 PIN)

PIN NO.	Symbol	Description
1	VCC	Power supply
2	VCC	Power supply
3	NC	Not connect
4	GND	Ground
5	D0-	Pixel data
6	D0+	Pixel data
7	GND	Ground
8	D1-	Pixel data
9	D1+	Pixel data
10	GND	Ground
11	D2-	Pixel data
12	D2+	Pixel data
13	GND	Ground
14	CLK-	Pixel data
15	CLK+	Pixel data
16	GND	Ground
17	SDA	Not connect
18	SCL	Not connect
19	D3-	Pixel data
20	D3+	Pixel data

Absolute Maximum Ratings

Parameter	Symbol	Min.	Max.	Unit
LCD Operating Voltage	V_OP	-	5	V
Operating Temperature (Humidity)	T_OP	-20	70	℃
Storage Temperature (Humidity)	T_ST	-30	80	℃

Electrical specifications

Parameter	Symbol	Value	Range	Unit
TFT Gate ON Voltage	VGH	23	-	V
TFT Gate OFF Voltage	VGL	-8	-	V
TFT Common Electrode Voltage	Vcom	3.5	2~5	V
TFT Kick-Back Voltage Max.	ΔVp Max	-	-	V
TFT Kick-Back Voltage Min.	ΔVp Min	-	-	V
LCD Panel Signal Processing Board	VDD	3.3	3.0~3.6	V
LCD Panel Signal Current	-	0.6	0.5~0.8	A
LCD Panel Display Power	-	6.5	6~7	W

Backlight Specifications

Parameter	Symbol	Value	Range	Unit
Backlight Input Voltage	-	12	11~13	V
Backlight Input Current	-	0.4	0.3~0.5	A
Backlight Power	-	4.5	4~5	W
Luminance	Lum	1000	800~1000	nit
LED Life time	-	50,000	-	Hrs
White luminance uniformity	△Y	80	70~80	%
