9,66-Zoll-LCD-Display für die Rückfahrkamera
  • 9,66-Zoll-LCD-Display für die Rückfahrkamera
  • 9,66-Zoll-LCD-Display für die Rückfahrkamera
  • 9,66-Zoll-LCD-Display für die Rückfahrkamera
  • 9,66-Zoll-LCD-Display für die Rückfahrkamera

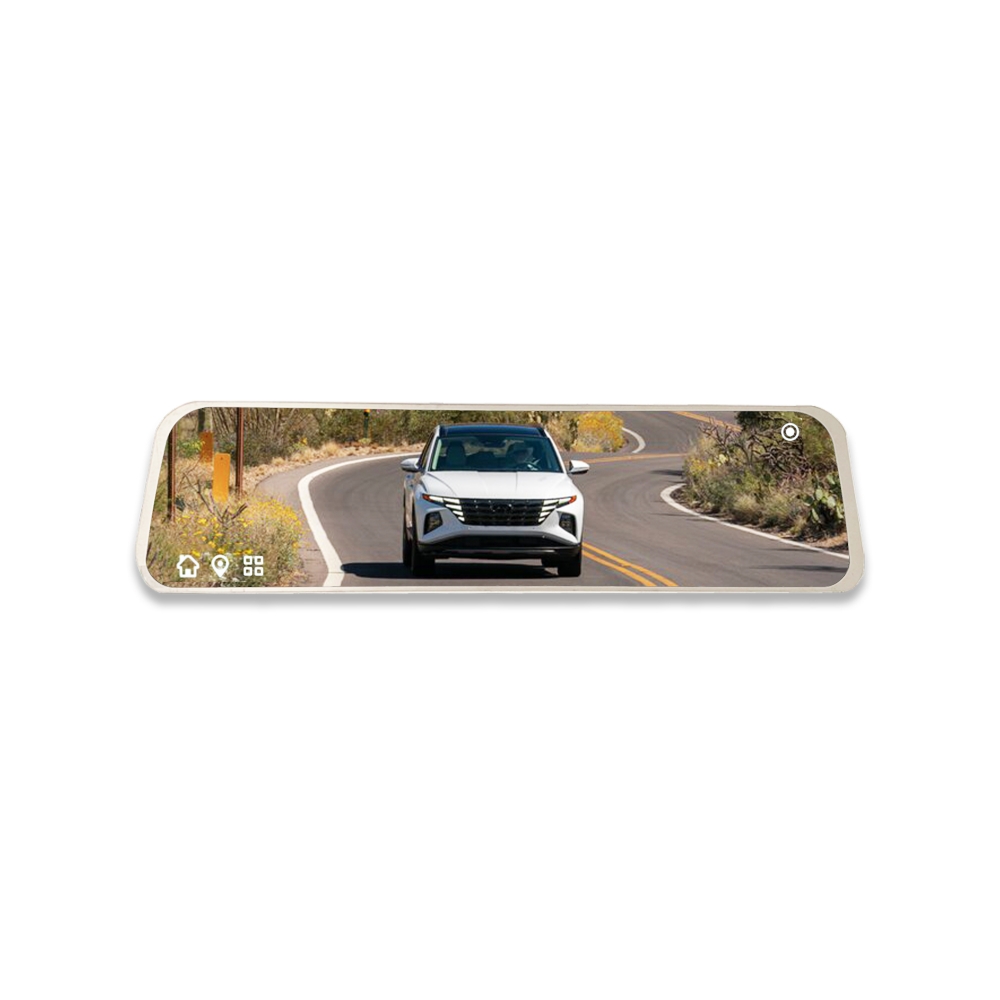

9,66-Zoll-LCD-Display für die Rückfahrkamera


Teilenummer: HCT950LI023V.0
► Größe: 9,66 Zoll;
► Auflösung: 1280*320 Pixel
► Anzeigemodus: IPS
► Helligkeit: 500 Nits
► Schnittstelle: MIPI 40 PIN
► Touchscreen: Ohne (optional)

    HCT950LI023V.0 ist ein 9,66-Zoll-LCD-Display, das speziell für Rückfahrkameras entwickelt wurde. Der 9,66-Zoll-LCD-Bildschirm verfügt über eine Auflösung von 1280 x 320 Pixel, große IPS-Betrachtungswinkel, eine hohe Helligkeit von 500 Nits und eine MIPI-40-Pin-Schnittstelle. Der verwendete integrierte Schaltkreis (IC) ist ICN9707 und wird ausgeliefert, nachdem die IC-Initialisierung dauerhaft eingestellt wurde. Das 9,66-Zoll-LCD-Panel arbeitet in einem Temperaturbereich von -20 °C bis 70 °C und kann sicher bei Temperaturen zwischen -30 °C und 80 °C gelagert werden.

    Product Structure

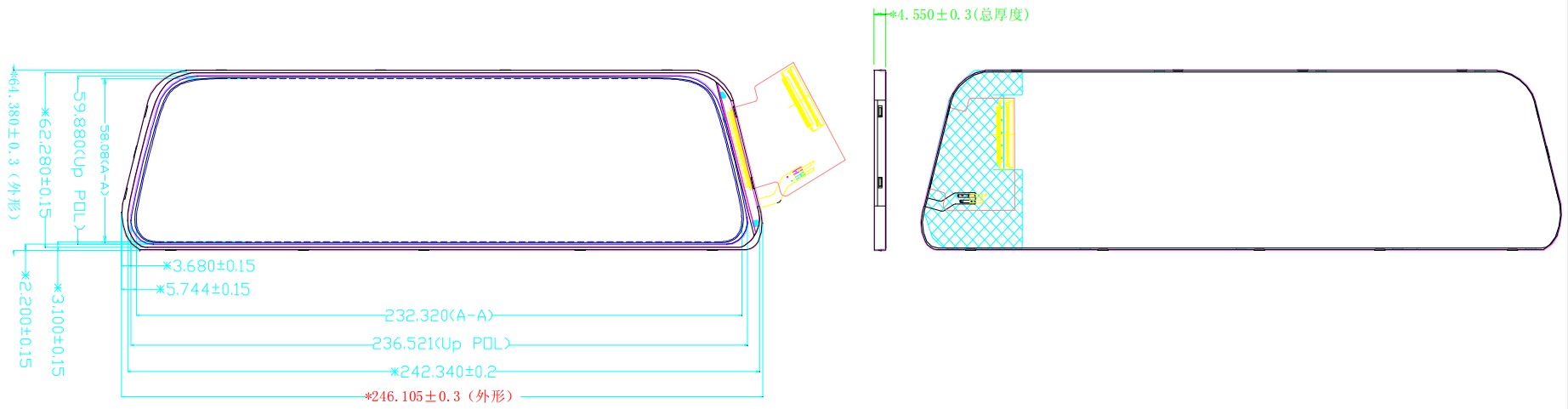

    Drawing of 9.66 inch LCD display

    LCD PIN Function (MIPI 40 PIN)

    PIN NO.

    SYMBOL

    Function

    1

    GND

    Ground

    2

    DSI-D0P

    DSI Data differential signal input pins (Data lane 0)

    3

    DSI-D0N

    DSI Data differential signal input pins (Data lane 0)

    4

    GND

    Ground

    5

    DSI-D1P

    DSI Data differential signal input pins (Data lane 1)

    6

    DSI-D1N

    DSI Data differential signal input pins (Data lane 1)

    7

    GND

    Ground

    8

    DSI-CLKP

    DSI CLOCK differential signal input pins

    9

    DSI-CLKN

    DSI CLOCK differential signal input pins

    10

    GND

    Ground

    11

    DSI-D2P

    DSI Data differential signal input pins (Data lane 2)

    12

    DSI-D2N

    DSI Data differential signal input pins (Data lane 2)

    13

    GND

    Ground

    14

    DSI-D3P

    DSI Data differential signal input pins (Data lane 3)

    15

    DSI-D3N

    DSI Data differential signal input pins (Data lane 3)

    16-17

    GND

    Ground

    18-19

    IOVCC

    Power supply (1.8V-3.3V)

    20-23

    NC

    NC

    24

    RESET

    Reset Signal pin (“Low” is enable)

    25-26

    NC

    NC

    27

    GND

    Ground

    28-29

    LEDK

    Backlight LED Cathode

    30

    GND

    Ground

    31

    NC

    NC

    32-33

    GND

    Ground

    34

    NC

    NC

    35-36

    LEDA

    Backlight LED Anode

    37

    GND

    Ground

    38-39

    VDD

    Power supply (3.3V)

    40

    NC

    NC


    Absolute Maximum Ratings

    Item

    Symbol

    Rating

    Unit

    MIN.

    TYP.

    MAX

    Supply Voltage range

    VDD

    -0.3

    -

    VDD+0.3

    V

    Power supply for gate drive

    VGH

    -

    15

    -

    V

    VGL

    -

    -8

    -

    V

    TFT Common Voltage

    VcomH

    2.5

    -

    4

    V

    VcomL

    -2

    -

    0

    V

    Operating Temperature range

    TOP

    -20

    -

    70

    Storage Temperature range

    TST

    -30

    -

    80


    Electrical Characteristics

    Item

    Symbol

    Min.

    Type.

    Max.

    Unit

    Logic Supply Voltage

    VDD

    2.5

    -

    3.3

    V

    I/O Supply Voltage

    IOVCC

    1.65

    -

    3.3

    V


    Backlight Characteristics

    Item

    Symbol

    Condition

    Min.

    Typ.

    Max.

    Unit

    Forward Voltage

    VF

    IF=120mA

    17.5

    -

    19.2

    V

    Uniformity

    Bp

    -

    80

    -

    -

    %

    Luminance for LCD

    Lv

    IF=120mA

    400

    500

    -

    cd/m2

    LED Life Time

    -

    -

    30000

    50000

    -

    Hr
