10,36-Zoll-Balken-LCD-Display

Teilenummer: MX-1036FM34-IL01
► Größe: 10,36 Zoll;
► Auflösung: 720*1600 Pixel
► Anzeigemodus: IPS
► Helligkeit: 700 Nits
► Schnittstelle: MIPI 34 PIN
► Touchscreen: Ohne (optional)

Mache eine Anfrage

Datenblatt Download

产品描述

MX-1036FM34-IL01 ist ein 10,36-Zoll-Balken-LCD-Display, das sich durch seine IPS-Technologie auszeichnet. Diese innovative Technologie bietet einen größeren Betrachtungswinkel von 80/80/80/80, zusammen mit einem robusten Kontrastverhältnis von 800:1 und einer hohen Helligkeit von 700 Nits. Das LCD-Display ist in den Treiber-IC HX8252A integriert und unterstützt ein 4-Lane-MIPI-DSI (Display Serial Interface) – eine gefragte Funktion aufgrund seiner Hochgeschwindigkeits-Daten- und Taktübertragungsfähigkeiten. Dieses 10,36-Zoll-Balken-LCD-Display zeigt eine stabile Leistung über einen weiten Betriebstemperaturbereich von -20 °C bis +70 °C und kann sicher zwischen -30 °C und +80 °C gelagert werden.

Product Structure

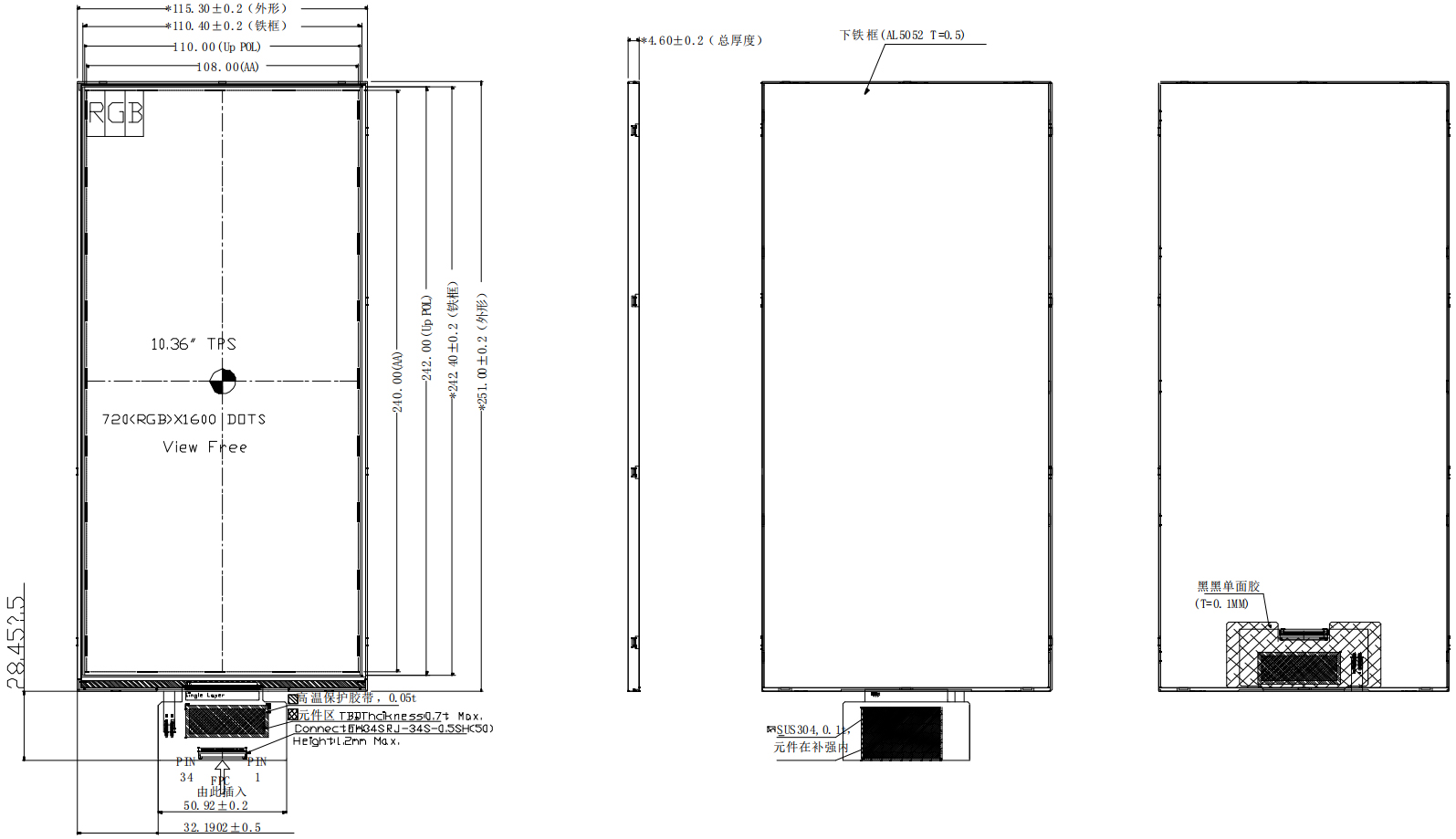

Drawing of 10.36 inch Bar Type LCD Display

LCD PIN Function

PIN No.	SYMBOL	Function
1-4	GND	Ground
5	AVDD	Power supply for Charge pump circuit. (5.5V)
6	AVEE	Power supply for Charge pump circuit. (-5.5V)
7	IOVCC	Power supply (1.8V-3.3V)
8	GND	Ground
9	D0N	DSI Data differential signal input pins. (Data lane 1)
10	D0P	DSI Data differential signal input pins. (Data lane 1)
11	GND	Ground
12	D1N	DSI Data differential signal input pins. (Data lane 2)
13	D1P	DSI Data differential signal input pins. (Data lane 2)
14	GND	Ground
15	CLKN	DSI CLOCK differential signal input pins
16	CLKP	DSI CLOCK differential signal input pins
17	GND	Ground
18	D2N	DSI Data differential signal input pins. (Data lane 3)
19	D2P	DSI Data differential signal input pins. (Data lane 3)
20	GND	Ground
21	D3N	DSI Data differential signal input pins. (Data lane 4)
22	D3P	DSI Data differential signal input pins. (Data lane 4)
23	GND	Ground
24	RESET	Reset Signal pin (“Low” is enable)
25-26	GND	Ground
27	PWM	LCD backlight control PWM output pin. Leave the pin open when not in use.
28-29	GND	Ground
30-31	LEDK	Backlight LED Cathode
32-33	LEDA	Backlight LED Anode
34	GND	Ground

Absolute Maximum Ratings

Item	Symbol	Rating			Unit
Item	Symbol	MIN.	TYP.	MAX.	Unit
Supply Voltage range	VDD	-0.3	-	VDD+0.3	V
Power supply for gate drive	VGH	-	18.0	-	V
Power supply for gate drive	VGL	-	-10.0	-	V
TFT Common Voltage	VcomH	-	0.7	-	V
TFT Common Voltage	VcomL	-	0.4	-	V
Operating Temperature range	T_OP	-20	-	70	℃
Storage Temperature range	T_ST	-30	-	80	℃

Electrical Characteristics

Item	Symbol	Min.	Type.	Max.	Unit
Logic Supply Voltage	IOVCC	1.7	1.8	3.6	V

Backlight Characteristics

White LED x24n Parallel/Series (Ta = 25°C)

Item	Symbol	Condition	Min.	Typ.	Max.	Unit
Forward Voltage	VF	IF=180mA	22.4	-	26.4	V
Uniformity	△Bp	-	80	-	-	%
Luminance for LCD	Lv	IF=180mA	650	700	720	cd/m²
