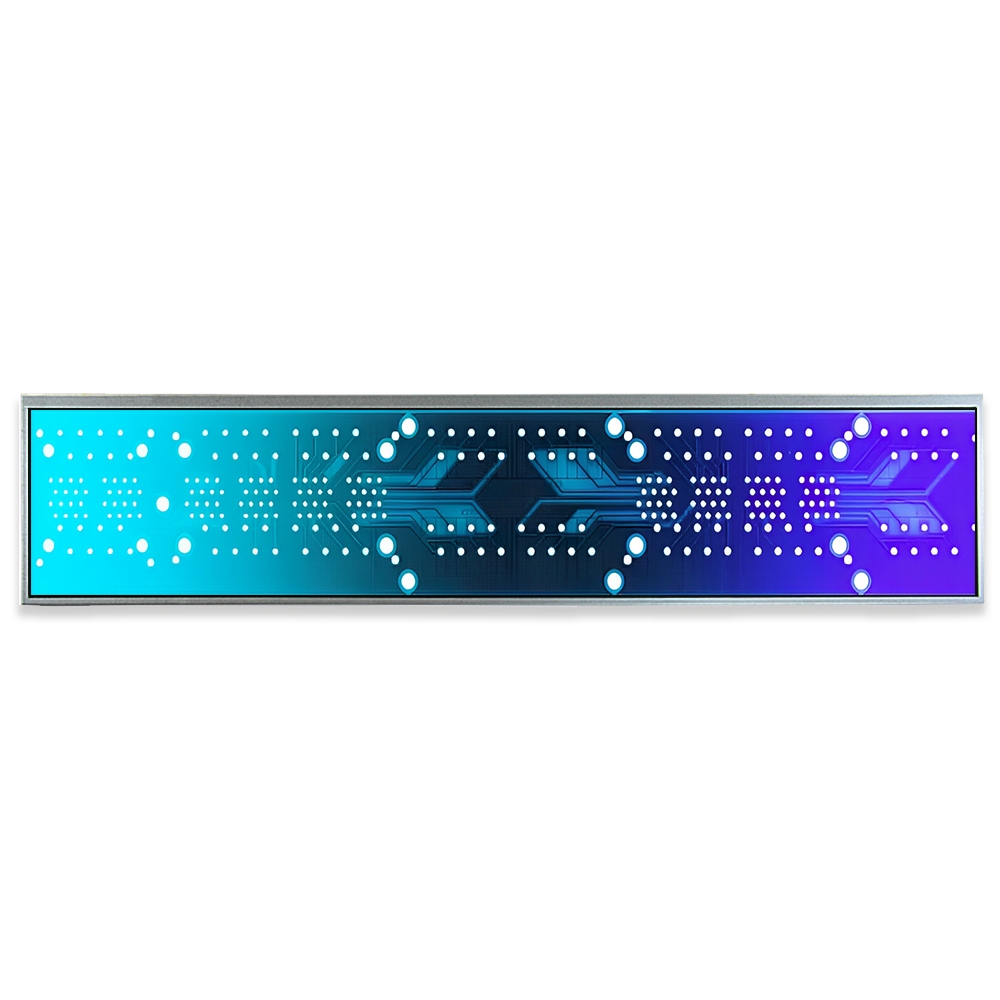

21,2-Zoll-Balken-LCD-Anzeigefeld

Teilenummer: MX-B212FL30-IBZ02
► Größe: 21,2 Zoll;
► Auflösung: 1920*360 Pixel
► Anzeigemodus: IPS
► Helligkeit: 600 Nits
► Schnittstelle: LVDS 30 PIN
► Touchscreen: Ohne (optional)

Mache eine Anfrage

Datenblatt Download

产品描述

MX-B212FL30-IBZ02 ist ein 21,2-Zoll-Balken-LCD-Anzeigefeld, das amorphe Silizium-Dünnschichttransistoren (TFT) als aktive Schaltgeräte verwendet. Mit Full-HD-Auflösungen von 1920 x 360 Pixeln und einer hohen Helligkeit von 600 Nits zeigt das 21,2-Zoll-Balken-LCD 16,7 Millionen Farben über seine vertikale Streifen-RGB-Pixelanordnung an. Das Panel sorgt für geringe Reflexion und höhere Farbtreue und nutzt eine LVDS-Schnittstelle mit einer Kapazität von 2 Pixeln pro Takt. Es verfügt über eine schnelle Reaktion, 8-Bit-Farbtiefe, einen großen Betrachtungswinkel und arbeitet nur im DE-Modus (Data Enable). Für eine überragende Anzeigequalität ist die HADS-Technologie integriert. Es ist RoHS-konform und macht das 21,2-Zoll-LCD-Modul zu einer hervorragenden Wahl für kommerzielle Digitalanzeigen, Anzeigeterminals für Steuerungssysteme und Querformatanzeigen.

Product Structure

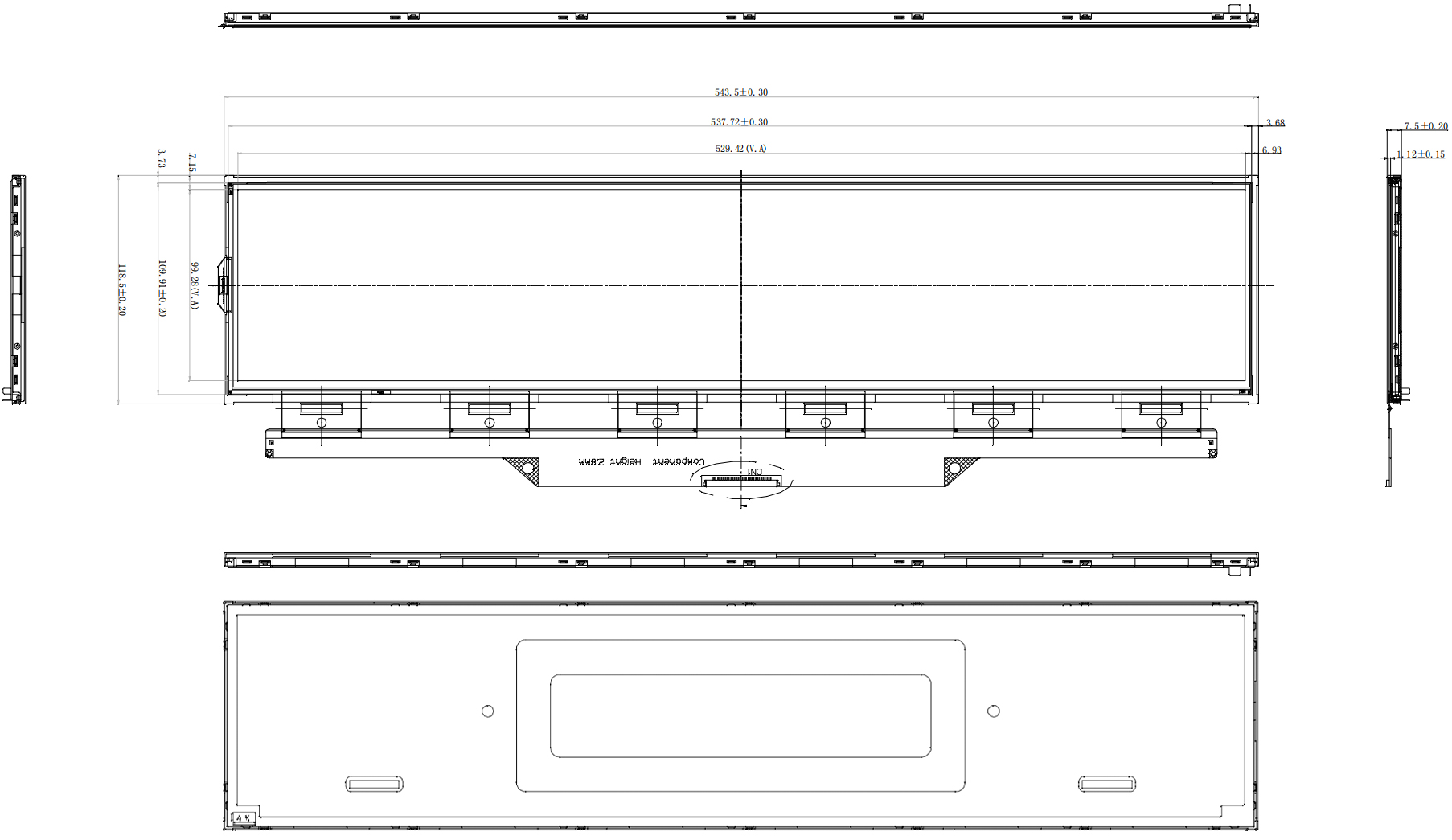

Drawing of 21.2 inch Bar LCD Display Panel

LCD PIN Function (LVDS 30 PIN)

Pin No.	Symbol	Description
1	RXO0-	Negative Transmission data of Pixel 0 (ODD)
2	RXO0+	Positive Transmission data of Pixel 0 (ODD)
3	RXO1-	Negative Transmission data of Pixel 1 (ODD)
4	RXO1+	Positive Transmission data of Pixel 1 (ODD)
5	RXO2-	Negative Transmission data of Pixel 2 (ODD)
6	RXO2+	Positive Transmission data of Pixel 2(ODD)
7	BIST	BIST function
8	RXOC-	Negative Transmission Clock (ODD)
9	RXOC+	Positive Transmission Clock (ODD)
10	RXO3-	Negative Transmission data of Pixel 3 (ODD)
11	RXO3+	Positive Transmission data of Pixel 3 (ODD)
12	RXE0-	Negative Transmission data of Pixel 0 (EVEN)
13	RXE0+	Positive Transmission data of Pixel 0 (EVEN)
14	GND	Power Ground
15	RXE1-	Negative Transmission data of Pixel 1 (EVEN)
16	RXE1+	Positive Transmission data of Pixel 1 (EVEN)
17	GND	Power Ground
18	RXE2-	Negative Transmission data of Pixel 2 (EVEN)
19	RXE2+	Positive Transmission data of Pixel 2 (EVEN)
20	RXEC-	Negative Transmission Clock (EVEN)
21	RXEC+	Positive Transmission Clock (EVEN)
22	RXE3-	Negative Transmission data of Pixel 3 (EVEN)
23	RXE3+	Positive Transmission data of Pixel 3 (EVEN)
24	GND	Power Ground
25	SCL	CTL_DVR for LCD manufacturer
26	SDA	CE_DVR for LCD manufacturer
27	NC	Not connection
28-30	VDD	Power Supply +12V

ABSOLUTE MAXIMUM RATINGS

Parameter	Symbol	Min.	Max.	Unit
Power Supply Voltage	VDD	-	13.2	V
Operating Temperature	T_OP	0	50	℃
Storage Temperature	T_SUR	-20	60	℃
Storage Temperature	T_ST	-20	60	℃
Operating Ambient	H_OP	10	80	%RH
Storage Humidity	H_ST	10	80	%RH

ELECTRICAL SPECIFICATIONS

Parameter		Symbol	Values			Unit
Parameter		Symbol	Min.	Typ.	Max.	Unit
Power Supply Input Voltage		VDD	10.8	12	13.2	Vdc
Power Supply Ripple Voltage		VRP	-	-	300	mV
Power Supply Current		IDD	-	250	530	mA
Power Consumption		PDD	-	3	7	Watt
Rush current		IRUSH	-	-	3	A
LVDS Interface	Differential Input High Threshold Voltage	VLVTH	100	-	300	mV
	Differential Input Low Threshold Voltage	VLVTL	-300	-	-100	mV
	Common Input Voltage	VLVC	1	1.2	1.4	V
CMOS Interface	Input High Threshold Voltage	VIH	2.7	-	3.3	V
CMOS Interface	Input Low Threshold Voltage	VIL	0	-	0.6	V
