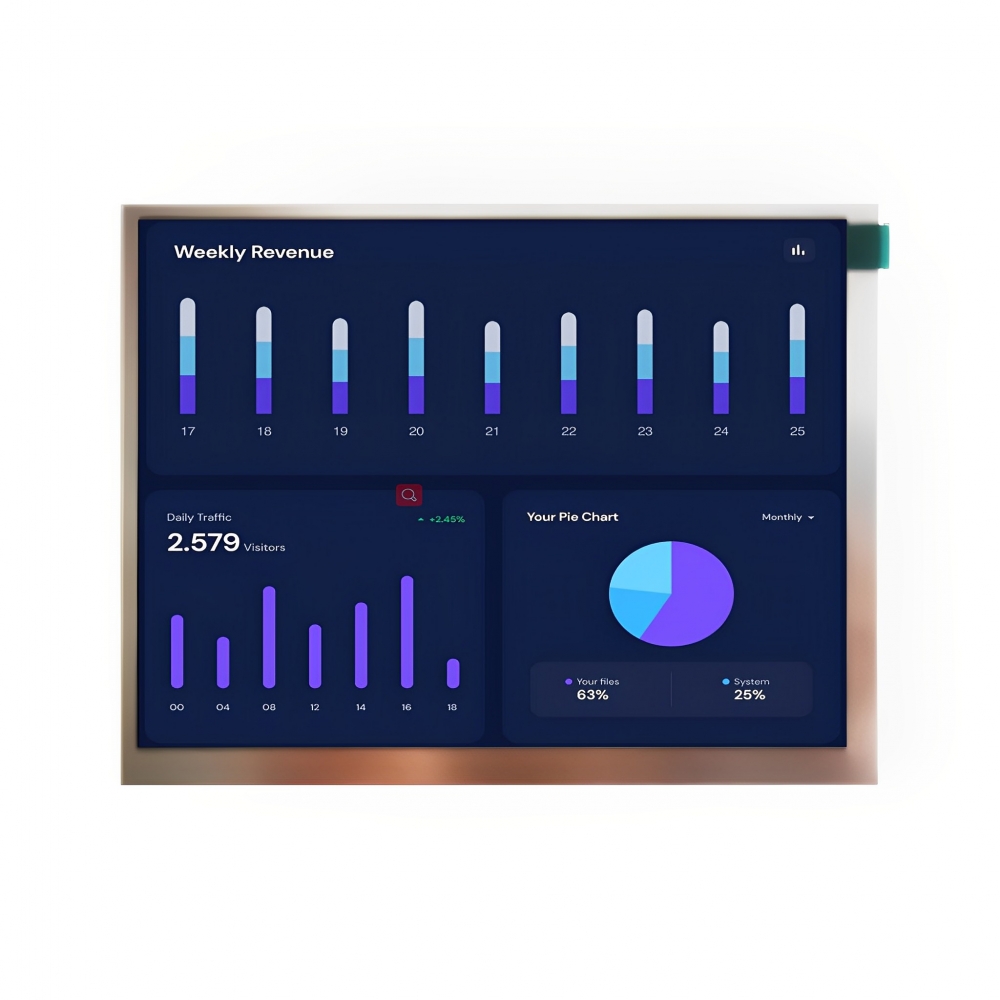

5,7-Zoll-Industrie-LCD-Bildschirm

Teilenummer: MX-57NR40-TWT01
► Größe: 5,7 Zoll
► Auflösung: 640*480 Pixel
► Anzeigemodus: TN
► Helligkeit: 700 Nits
► Schnittstelle: RGB 40 PIN
► Touchscreen: Ohne (optional)

Mache eine Anfrage

Datenblatt Download

产品描述

MX-57NR40-TWT01 ist ein robuster 5,7-Zoll-Industrie-LCD-Bildschirm, der ein Vollfarbdisplay mit einer Auflösung von 640 x 480 Pixeln bietet. Dieser 5,7-Zoll-Industrie-LCD-Bildschirm ist mit dem Treiber-IC HX8250-A01*2+HX8678A ausgestattet und wird als transmissives TN-LCD-Produkt charakterisiert. Das 5,7 Zoll große LCD-Display besticht durch eine beeindruckende Displayhelligkeit von 700 cd/m² und einen Blickwinkel von 60/40/70/70 (Typ.) (CR≥10) mit der besten Blickrichtung bei 6 Uhr. Es ist unter verschiedenen Bedingungen widerstandsfähig und arbeitet effizient bei Temperaturen von -20℃ bis +70℃, während die Lagertemperaturen zwischen -30℃ und +80℃ liegen. Der 5,7-Zoll-TFT-LCD-Bildschirm verfügt über eine Option für IPS-Typ und LVDS-Schnittstelle, was seine Vielseitigkeit erhöht. Dieser 5,7-Zoll-Industrie-LCD-Bildschirm wird hauptsächlich für den industriellen Einsatz empfohlen und bietet überragende Leistung und Zuverlässigkeit.

Product Structure
Drawing of 5.7 inch Industrial LCD Screen

LCD PIN Function (RGB 40 PIN)

Pin No.	Symbol	Description
1	U/D	Up/down scan setting. When U/D=H, reverse scan. When U/D=L, normal scan.
2	NC	No connection.
3	HSYNC	Horizontal sync input in digital RGB and CCIR601 mode. (Short to GND if not used)
4~6	VLED	Power supply for BLU LDO circuit.
7	VCC	Power supply.
8	VSYNC	Vertical sync input in digital RGB and CCIR601 mode. (Short to GND if not used)
9	DE	Input data enable control. When DE mode, active High to enable data input. Default pull low.
10	NC(X2)	No connection. (Touch panel control PIN:X2)
11	NC(Y1)	No connection. (Touch panel control PIN:Y1)
12	ADJ	Chip Enable (Active High).
13~15	B5~B3	Blue data input.
16	VSS	Power ground.
17~19	B2~B0	Blue data input.
20	VSS	Power ground.
21~23	G5~G3	Green data input.
24	VSS	Power ground.
25~27	G2~G0	Green data input.
28	VSS	Power ground.
29~31	R5~R3	Red data input.
32	VSS	Power ground.
33~35	R2~R0	Red data input.
36	NC(X1)	No connection. (Touch panel control PIN:X1)
37	NC(Y2)	No connection. (Touch panel control PIN:Y2)
38	DCLK	Clock signal. Latching data at the rising edge.
39	VSS	Power ground.
40	L/R	The shift direction of device internal shift register is controlled by this pin as shown below: L/R=H: STH->SO1->• • •->SO960->STHO L/R=L: STH->SO960->• • •->SO1->STHO

Absolute Maximum Ratings

Parameter	Symbol	Min.	Max.	Unit
Supply voltage for analog	VCC	-0.5	5	V
Supply voltage for logic	VCC	-0.5	5	V
Supply current (One LED)	I_LED	-	40	mA
Operating temperature	T_OP	-20	70	℃
Storage temperature	T_ST	-30	80	℃

Electrical Characteristics

Item	Symbol	Min.	Typ.	Max.	Unit
Supply Voltage for Analog	VCC	2.7	3.3	3.6	V
Supply Voltage for Logic	VCC	2.7	3.3	3.6	V
Input Voltage	V_IL	-0.3	-	0.2VCC	V
Input Voltage	V_IH	0.8VCC	-	VCC	V
Input leakage Current	I_LKG	-1	-	1	μA

Backlight Characteristics

Item	Symbol	Value			Unit	Remark
Item	Symbol	Min.	Typ.	Max.	Unit	Remark
Voltage for LED Backlight	VF	8.4	9.6	10.2	V	IL=140mA
Current for LED Backlight	IL	-	140	-	mA	-
Power Consumption	P	-	1.344	-	W	-
LED Life Time	-	30,000	50,000	-	Hr	Note
Power supply for LED	VLED	4.5	5	5.5	V	-
ADJ frequency	-	19K	20K	21K	Hz	-
ADJ input voltage	VIH	3	-	3.3	V	-
ADJ input voltage	VIL	0	-	0.3	V	-
