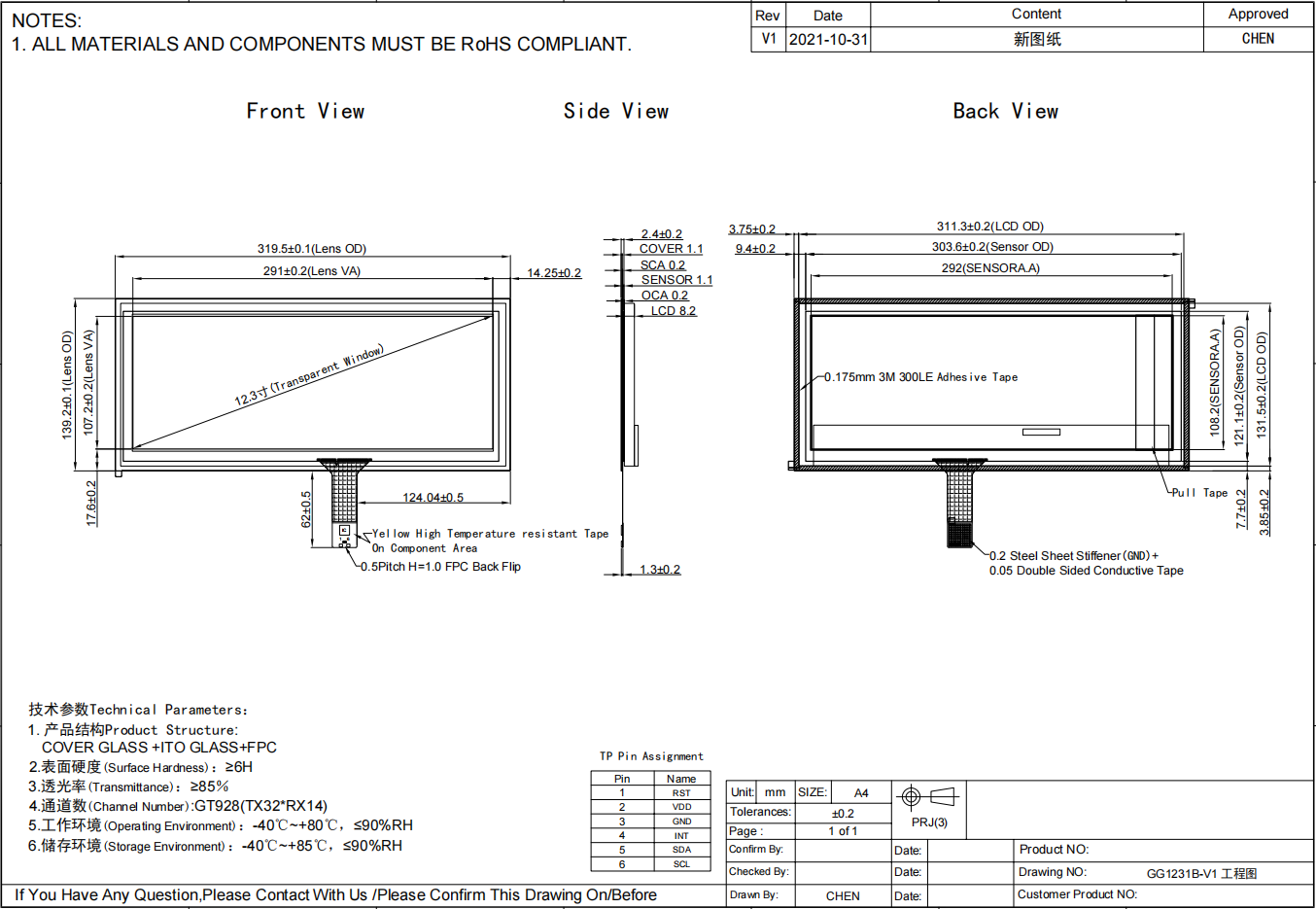

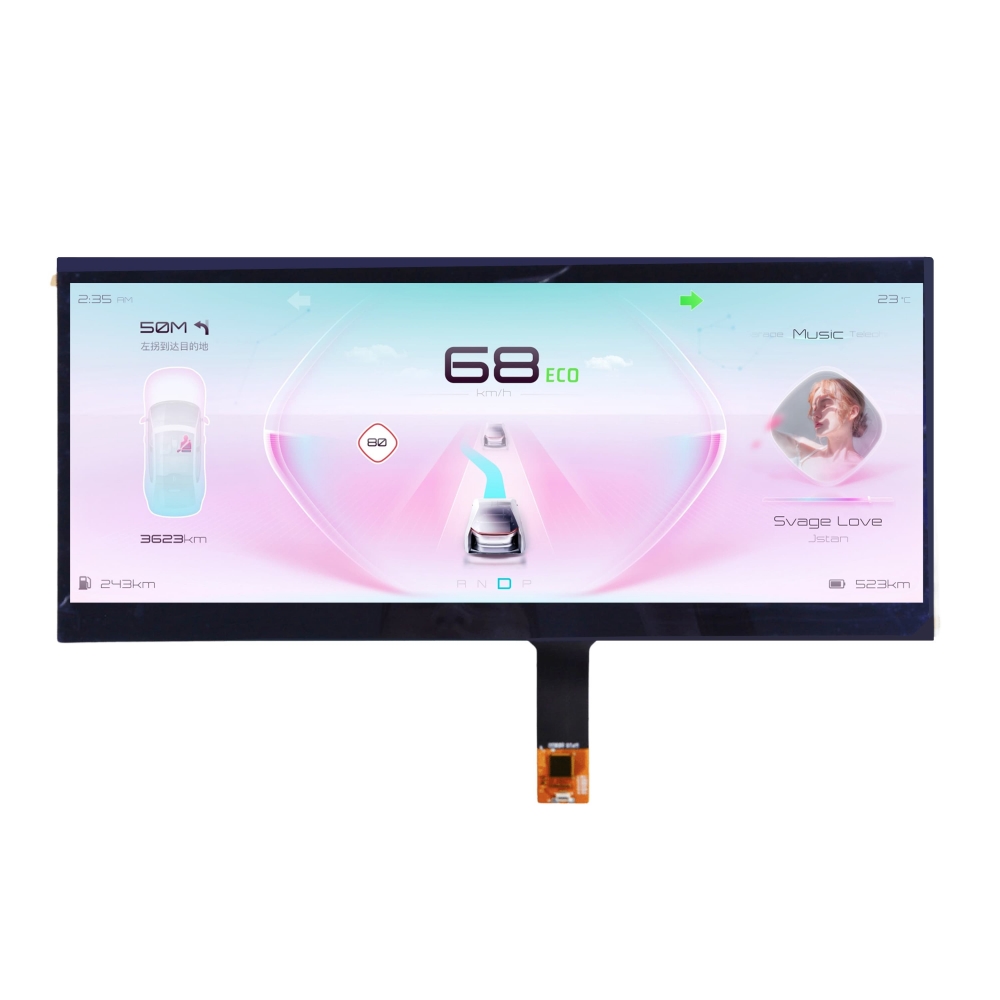

Product Structure

Pin NO. |
Symbol |
Description |
Pin NO. |
Symbol |
Description |
1 |
A1 |
LED Anode |
31 |
GND |
Ground |
2 |
A2 |
LED Anode |
32 |
OCLKN |
LVDS Odd Clock channel - |
3 |
A3 |
LED Anode |
33 |
OCLKP |
LVDS Odd Clock channel + |
4 |
NC |
No connection |
34 |
GND |
Ground |
5 |
NTC+ |
NTC thermistor terminal 1 |
35 |
OLV3N |
LVDS Odd Data channel 3 - |
6 |
NTC- |
NTC thermistor terminal 2 |
36 |
OLV3P |
LVDS Odd Data channel 3 + |
7 |
NC |
No connection |
37 |
GND |
Ground |
8 |
C3 |
LED string Cathode |
38 |
ELV0N |
LVDS Even Data channel 0 - |
9 |
C2 |
LED string Cathode |
39 |
ELV0P |
LVDS Even Data channel 0 + |
10 |
C1 |
LED string Cathode |
40 |
GND |
Ground |
11 |
NC |
No connection |
41 |
ELV1N |
LVDS Even Data channel 1 - |
12 |
GND |
Ground |
42 |
ELV1P |
LVDS Even Data channel 1 + |
13 |
NC |
No connection |
43 |
GND |
Ground |
14 |
VDD |
Power 3.3±0.3V |
44 |
ELV2N |
LVDS Even Data channel 2 - |
15 |
VDD |
Power 3.3±0.3V |
45 |
ELV2P |
LVDS Even Data channel 2 + |
16 |
VDD |
Power 3.3±0.3V |
46 |
GND |
Ground |
17 |
VDD |
Power 3.3±0.3V |
47 |
ECLKN |
LVDS Even Clock channel - |
18 |
NC |
No connection |
48 |
ECLKP |
LVDS Even Clock channel + |
19 |
SDA |
I2C Data |
49 |
GND |
Ground |
20 |
SCL |
I2C Clock |
50 |
ELV3N |
LVDS Even Data channel 3 - |
21 |
ATREN |
NC for customer |
51 |
ELV3P |
LVDS Even Data channel 3 + |
22 |
GND |
Ground |
52 |
GND |
Ground |
23 |
OLV0N |
LVDS Odd Data channel 0 - |
53 |
RESET |
Global reset pin |
24 |
OLV0P |
LVDS Odd Data channel 0 + |
54 |
STBYB |
Standby mode setting pin |
25 |
GND |
Ground |
55 |
RL |
Horizontal scanning direction |
26 |
OLV1N |
LVDS Odd Data channel 1 - |
56 |
TB |
Vertical scanning direction |
27 |
OLV1P |
LVDS Odd Data channel 1 + |
57 |
FAULT |
Output for fail detection |
28 |
GND |
Ground |
58 |
INTL |
NC for BOE |
29 |
OLV2N |
LVDS Odd Data channel 2 - |
59 |
NC |
No connection |
30 |
OLV2P |
LVDS Odd Data channel 2 + |
60 |
VOTP |
OTP voltage |
Parameter |
Symbol |
Min. |
Max. |
Unit |
Remarks |
Power supply voltage |
VDD |
-0.3 |
4.0 |
V |
- |
Operating Temperature |
TOP |
-40 |
+85 |
℃ |
Note 1 |
RH |
|
90 |
% |
At 60°C |
|
Storage Temperature |
TST |
-40 |
+95 |
℃ |
- |
RH |
|
90 |
% |
At 60°C |
Ta=25+/-2°C
Parameter |
Symbol |
Values |
Unit |
Notes |
||
Min. |
Typ. |
Max. |
||||
TFT Gate ON Voltage |
VGH |
16 |
- |
18 |
V |
- |
TFT Gate OFF Voltage |
VGL |
-15 |
- |
-11 |
V |
- |
TFT Common Electrode Voltage |
VCOM |
-3 |
- |
0 |
V |
TBD |
Voltage of VCC |
- |
3 |
- |
3.5 |
V |
- |
Current of VCC |
- |
150 |
- |
550 |
mA |
- |
Supply current of LED backlight |
Per string |
- |
85 |
90 |
mA |
9 LEDs |
Total Supply current of LED Backlight |
ILED Total |
- |
255 |
270 |
mA |
3 strings |
Supply voltage of LED backlight |
Per string |
23.4 |
27.0 |
29.7 |
V |
3 strings |
