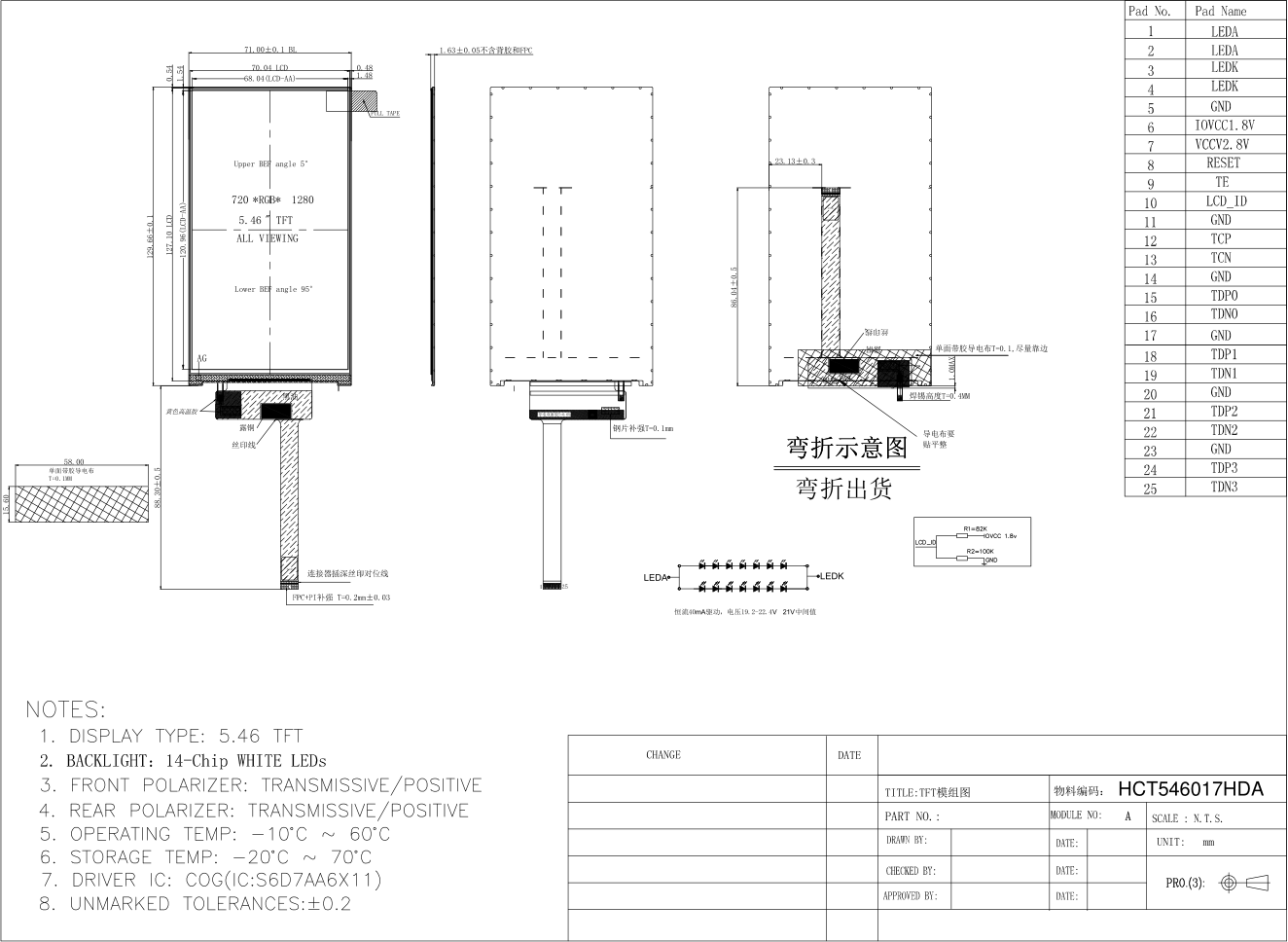

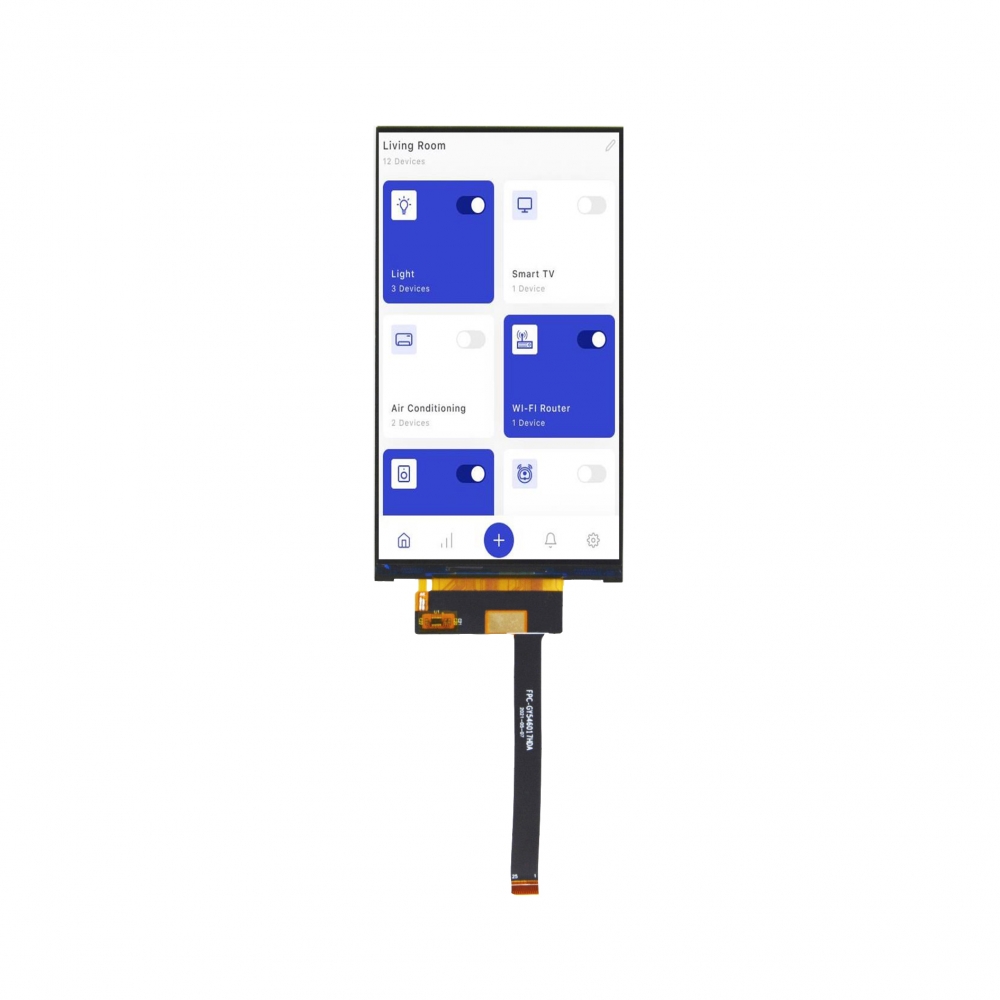

PIN NO.

SYMBOL

Description

1

LEDA

+LED Anode

2

LEDA

+LED Anode

3

LEDK

-LED Cathode

4

LEDK

-LED Cathode

5

GND

Ground

6

IOVCC

Power 1.8V

7

VCI

Power 2.8V

8

RESET

Reset input pin

9

TE

Serves TE (Tearing Effect) pin

10

ID

ID Pin

11

GND

Ground

12

CLKP

MIPI-DSI CLOCK differential signal input pins

13

CLKN

MIPI-DSI CLOCK differential signal input pins

14

GND

Ground

15

D0P

MIPI-DSI Data differential signal input pins (Datalane0)

16

D0N

MIPI-DSI Data differential signal input pins (Datalane0)

17

GND

Ground

18

D1P

MIPI-DSI Data differential signal input pins (Datalane1)

19

D1N

MIPI-DSI Data differential signal input pins (Datalane1)

20

GND

Ground

21

D2P

MIPI-DSI Data differential signal input pins (Datalane2)

22

D2N

MIPI-DSI Data differential signal input pins (Datalane2)

23

GND

Ground

24

D3P

MIPI-DSI Data differential signal input pins (Datalane3)

25

D3N

MIPI-DSI Data differential signal input pins (Datalane3)

Parameter

Symbol

Min.

TYP.

Max.

Unit

Supply Voltage

VCC-VSS

2.7

2.8

2.9

V

Input Current

Idd

TBD

TBD

mA

Input Voltage H Level

VIH

0.8Vcc

Vcc

Vcc

V

Input Voltage L Level

VIL

0

0

0.2Vcc

V

Output Voltage H Level

VOH

0.8Vcc

Vcc

Vcc

V

Output Voltage L Level

VOL

0

0

0.2Vcc

V

Parameter

Symbol

Min.

TYP.

Max.

Unit

Forward voltage

V_f

-

22.4

-

V

Luminance (white display)

Lv

350

Cd/㎡

Brightness uniformity (white display)

Bu

40

%

Number of LED

14

pieces

Connection mode

Parallel

Parameter

Symbol

Min

Max

Unit

Supply voltage

VCC

-0.3

3.3

V

Input

Vin

-0.3

Vcc+0.3

V

Operating temperature

Top

-10

60

°C

Storage temperature

Tst

-20

70

°C

Humidity

RH

-

90% (Max 60°C)

Dot

Backlight Current

IBL

-

25

mA (each Led)
