7-Zoll-RGB-40-PIN-LCD-Bildschirm

Teilenummer: MX-B7NR40-TWS63
► Größe: 7,0 Zoll
► Auflösung: 800*480 Pixel
► Anzeigemodus: TN
► Helligkeit: 600 Nits
► Schnittstelle: RGB 40 PIN
► Touchscreen: Ohne (optional)

Mache eine Anfrage

Datenblatt Download

产品描述

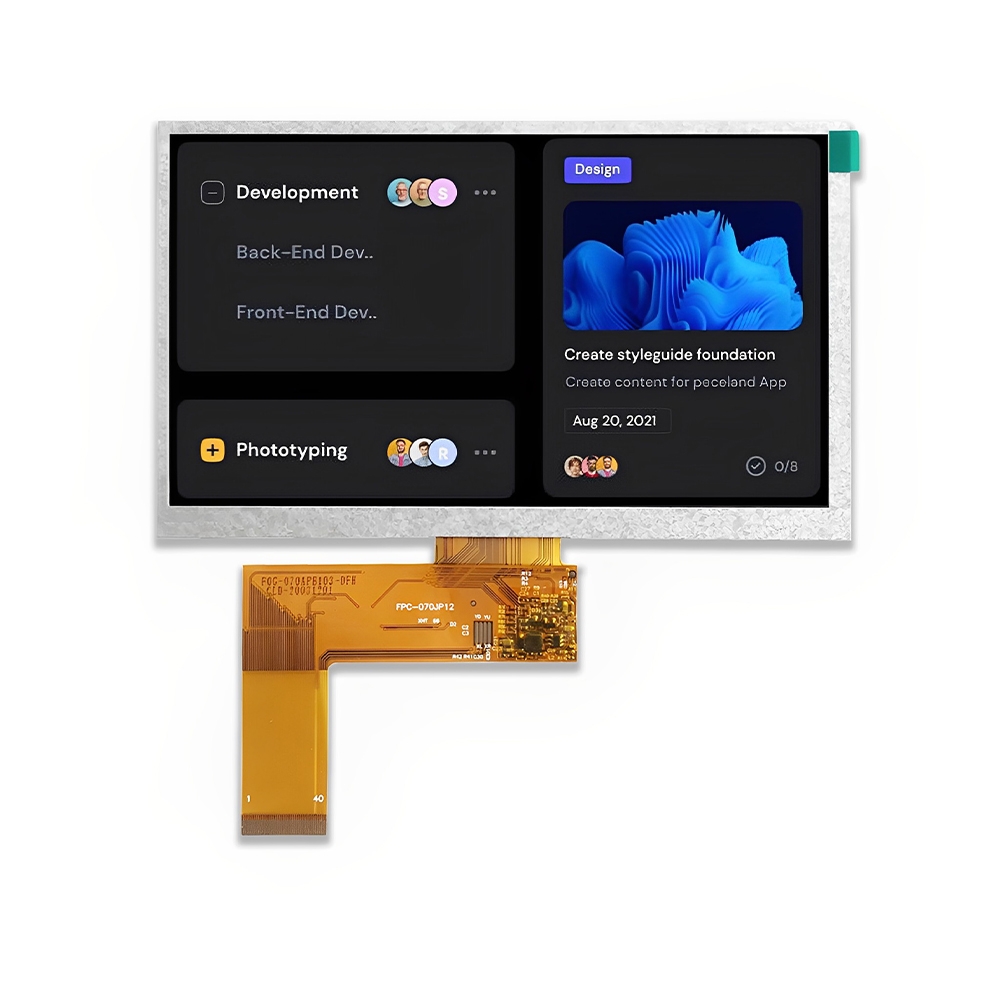

MX-B7NR40-TWS63 ist ein markanter 7-Zoll-RGB-40-PIN-LCD-Bildschirm mit einer Auflösung von 800 x 480. Im Gegensatz zur standardmäßigen 50-Pin-Schnittstelle, die üblicherweise bei 7-Zoll-LCD-Displays zu finden ist, verfügt dieses TFT-LCD über eine einzigartige 40-Pin-Schnittstelle. Als TN-LCD-Bildschirm (normalerweise weiß, durchlässig) liefert er eine außergewöhnliche Helligkeit von bis zu 600 cd/m², unterstützt durch ein Kontrastverhältnis von 500:1. Es bietet einen Betrachtungswinkel von 70/75/75/75 (Typ.) (CR ≥ 10), wobei die beste Sicht in der 6-Uhr-Richtung beobachtet wird. Aufgrund seiner Vielseitigkeit eignet sich der 7-Zoll-Bildschirm perfekt für eine Reihe von Anwendungen, darunter HMI, Industrieumgebungen, medizinische Geräte und Smart-Home-Bedienfelder.

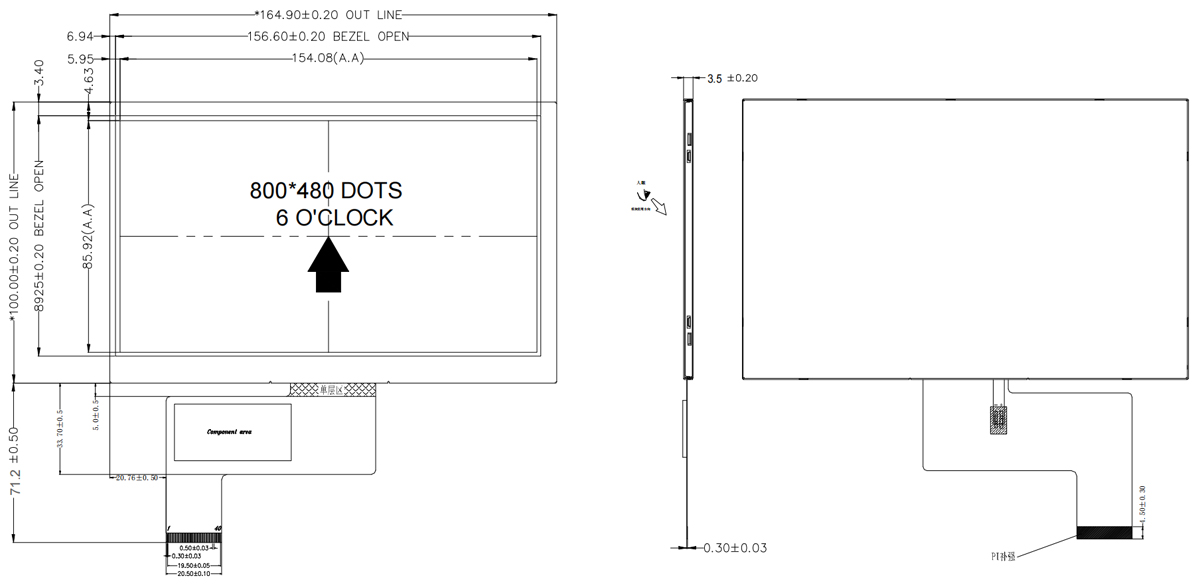

Product Structure

LCD PIN Function (RGB 40 PIN)

Pin No.	Symbol	I/O	Function
1	VLED-	I	LED backlight (Cathode)
2	VLED+	I	LED backlight (Anode)
3	GND		GND
4	VDD	I	Power supply
5-12	R0~R7	I	Red data bus (for serial RGB interface, R0-R7 is the 8-bit data input pins)
13-20	G0~G7	I	Green data bus
21-28	B0~B7	I	Blue data bus
29	GND		GND
30	PCLK	I	Data clock
31	DISP	I	Standby mode select pin
32	HSYNC	I	Line SYNC signal
33	VSYNC	I	Frame SYNC signal
34	DE	I	Data enable pin
35	NC		NC
36	GND		GND
37	XR	O	Touch Panel Control pin
38	YD	O
39	XL	O
40	YU	O

Electrical Absolute Maximum Ratings (Vss=0V, Ta=25℃)

Item	Symbol	Min.	Max.	Unit	Note
Power Supply Voltage	V_CC	-0.3	3.6	V	1, 2
Logic Signal Input / Output Voltage	V_IOVCC	-0.3	V_CC+0.5	V
Power Supply Voltage for LCD	Vop	0	2.8	V
Current of LED	ILED	0	60	mA

Notes:

1. If the module is above these absolute maximum ratings. It may become permanently damaged. Using the module within the following electrical characteristic conditions are also exceeded, the module will malfunction and cause poor reliability.

2. V_CC >V_SS must be maintained.

3. Please be sure users are grounded when handing LCD Module.

Environmental Absolute Maximum Ratings

Item	Storage		Operating		Note
Item	MIN.	MAX.	MIN.	MAX.	Note
Ambient Temperature	-30℃	80℃	-20℃	70℃	1, 2
Humidity	-	-	-	-	3

1. The response time will become lower when operated at low temperature.

2. Background color changes slightly depending on ambient temperature. The phenomenon is reversible.

3. Ta<=40℃: 85%RH MAX.

Ta>=40℃: Absolute humidity must be lower than the humidity of 85%RH at 40℃.

Electrical characteristics (Vss=0V, Ta=25℃)

Parameter		Symbol	Condition	Min	Typ	Max	Unit	Note
Power supply		VCC	Ta=25℃	2.6	2.8	3.6	V	-
Input	‘H’	V_IH	V_CC=2.8V	0.8V_CC	-	V_CC	V	-
voltage	‘L’	V_IL	V_CC=2.8V	0	-	0.2V_CC	V	-
Current Consumption		I_CC1	Normal mode	-	-	-	mA	2
Current Consumption		I_CC2	Sleep mode	-	0.03	0.09	mA	2
Clock Frequency		fCLK	-	-	-	-	MHz	-

Note:

1. When an optimum contrast is obtained in transmissive mode.

2. Tested in 1x1 chessboard pattern.

LED backlight specification (VSS=0V, Ta=25℃)

Item	Symbol	Min.	Typ.	Max.	Unit	Note
Supply voltage	-	20.3	21.4	23.8	V	1
Supply current	If	-	60	-	mA	2
Brightness	Bp	-	600	-	Cd/m²	-
LED Life Time	-	30,000	50,000	-	Hr	-
